Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4

Mạch sạc và bảo vệ pin 1S 3.2V có chức năng sạc và bảo vệ 1 cell pin. Mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ quá dòng. Sử dụng cho pin LiFePO4 (Lithium Iron Phosphate 3.2V)

Thông số kỹ thuật:

• Điện áp phát hiện quá tải: 3.75V ± 0.25V
• Điện áp phát hiện thấp áp: 2.1 ± 0.05V
• Điện áp sạc: 3.6V
• Dòng phát hiện quá dòng: 15A
• Dòng hoạt động liên tục: 12A
• MOS: 8205A * 6
• Trọng lượng: 1g

Kích thước Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4

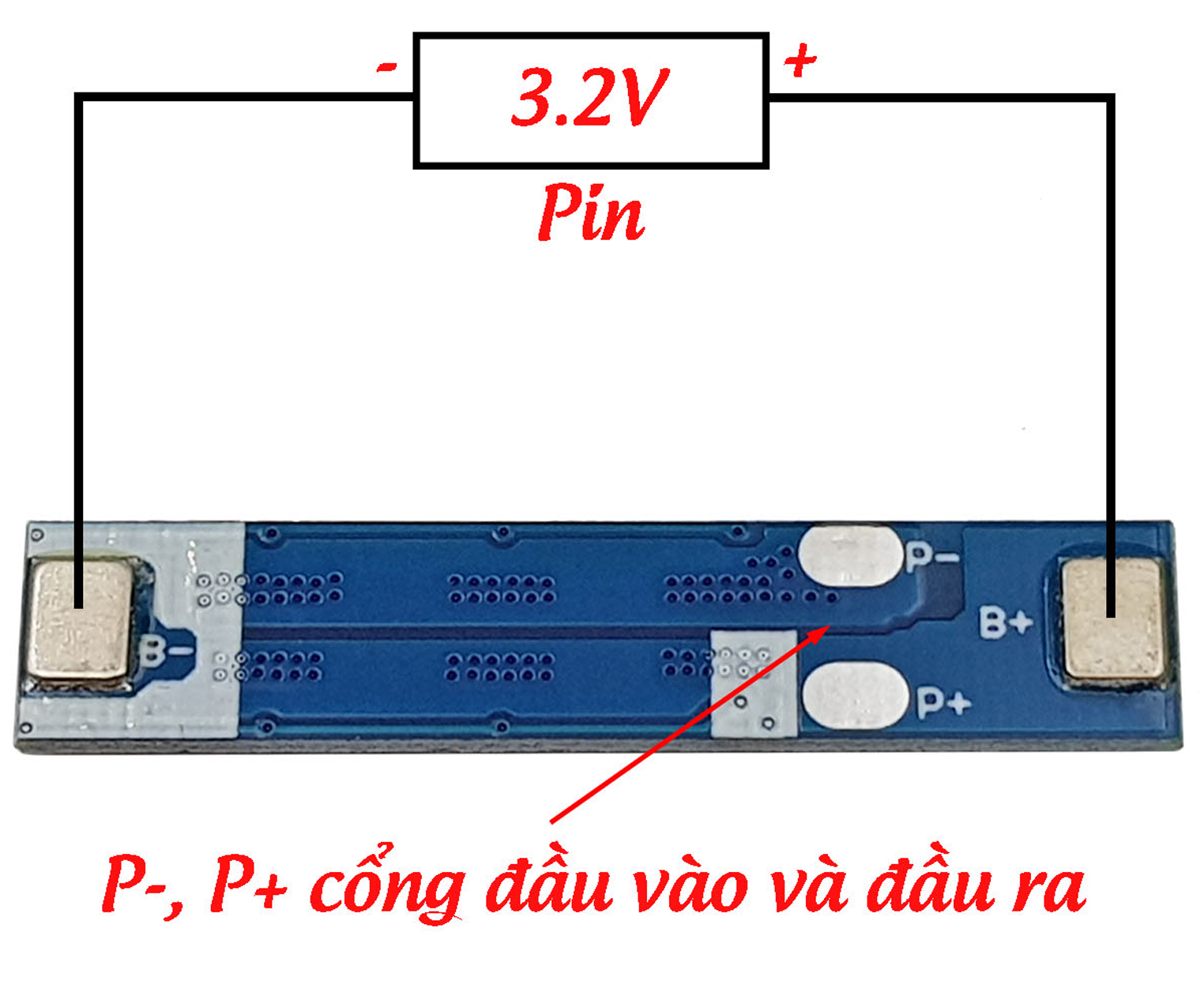

Sơ đồ kết nối Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4

Mô tả kết nối:

• Chân B+, B- là cực + và – của pin
• Các chân P- và P+ là 2 đường Tải và Sạc

Lưu ý:

• Hãy chú ý đến các điều kiện của điện áp đầu vào và đầu ra và dòng điện tải, để mức tiêu thụ điện trong mạch bảo vệ không vượt quá mức tiêu thụ điện năng cho phép của các thông số.
• Dòng tải không thể được vận hành trong một thời gian dài giữa dòng làm việc liên tục giới hạn trên và dòng bảo vệ quá dòng.
• Khi pin được kết nối, có khả năng nó sẽ không xả. Trong trường hợp này, cần phải cắm nguồn đầu vào để kích mới có thể được hoạt động bình thường.
• Mặc dù mạch có mạch bảo vệ chống tĩnh điện tích hợp, vui lòng không chạm vào bảng bằng tay khi mạch bảo vệ hoạt động, để tránh làm hỏng mạch bảo vệ.

Hình ảnh sản phẩm:
