Mạch bảo vệ quá dòng 5-12VDC 0-10A

Mạch bảo vệ quá dòng 12VDC 0-10A và Mạch bảo vệ quá dòng 5VDC 0-10A có chức năng đo giá trị dòng điện của tải, so sánh với dòng điện mình cài đặt giúp phát hiện dòng điện quá lớn hoặc quá nhỏ để bật tắt relay bảo vệ thiết bị khi hoạt động. Mạch rất hữu dụng trong việc phát hiện thiết bị có đang làm việc hay không, có gặp sự cố không bình thường hay quá tải hay không. Mạch có thiết kể nhỏ gọn, dễ dàng cài đặt và sử dụng, màn hình sẽ tự động tắt sau thời gian dài giúp tiết kiệm năng lượng.

Thông số kỹ thuật

• Phạm vi đo dòng điện: 0 đến 10A
• Độ chính xác phát hiện: 0.01A
• Dòng điện làm việc ở chế độ chờ: 20mA
• Ngõ ra relay: 10A
• Kích thước: 65.8 x 40.5 x 17mm
• Trọng lượng: 30g
• Điện áp làm việc:
  • Mã sản phẩm MQCU: 5 – 12VDC
  • Mã sản phẩm UOID: 5VDC

Sơ đồ mạch và kích thước

Ứng dụng tiêu biểu của Mạch bảo vệ quá dòng

Hướng dẫn sử dụng

• Sau khi cấp nguồn, màn hình led hiển thị dòng điện đo được hiện tại.
• Nhấn giữ K1 trong khoảng 1s, màn hình led nhấp nháy, lúc này nhần K2, K3 để chọn chế độ sử dụng.
• Sau đó, nhấn K1 lần 1 để chọn chế độ. Màn hình nhấp nháy là dòng điện giới hạn I1, nhấn K2, K3 để điều chỉnh thông số mà bạn muốn cài đặt.
• Nhấn K1 lần 2 để chuyển sang dòng điện giới hạn I2, nhấn K2, K3 để điều chỉnh thông số mà bạn muốn cài đặt.
• Nhấn K1 lần 3, màn hình hiển thị dòng điện đo được, nghĩa là trạng thái chờ. Ở chế độ chờ, nhấn giữ K2, K3 để căn chỉnh sai số dòng điện hiện tại.

Các chế độ

• P1.1: Khi dòng điện đo được lớn hơn I1 relay bật, khi dòng điện nhỏ hơn I1 relay tắt.
• P1.2: Khi dòng điện đo được lớn hơn I1 relay luôn bật cho đến khi nguồn điện của mạch bị ngắt.
• P2.1: Khi dòng điện đo được lớn I2 relay bật, khi dòng điện đo được nhỏ hơn I1 relay tắt.
• P2.2: Khi dòng điện đo được lớn hơn I2 relay luôn bật cho đến khi nguồn điện của mạch bị ngắt.
• P3.1: Khi dòng điện đo được nhỏ hơn I1 relay bật, khi dòng điện lớn hơn I2 relay tắt.
• P3.2: Khi dòng điện đo được nhỏ hơn I1 relay luôn bật cho đến khi nguồn điện của mạch bị ngắt.
• P4.1: Khi dòng điện đo được nằm giữa I1 và I2 relay bật, dòng điện đo được nằm ngoài I1 và I2 relay tắt.
• P4.2: Khi dòng điện đo được nằm giữa I1 và I2 relay luôn bật cho đến khi nguồn điện của mạch bị ngắt.
• P5.1: Khi dòng điện đo được nhỏ hơn I1 hoặc lớn hơn I2 relay bật, nếu không relay tắt.
• P5.2: Khi dòng điện đo được nhỏ hơn I1 hoặc lớn hơn I2 relay luôn bật cho đến khi nguồn điện của mạch bị ngắt.

Video Mạch bảo vệ quá dòng 12VDC 0-10A và Mạch bảo vệ quá dòng 5VDC 0-10A

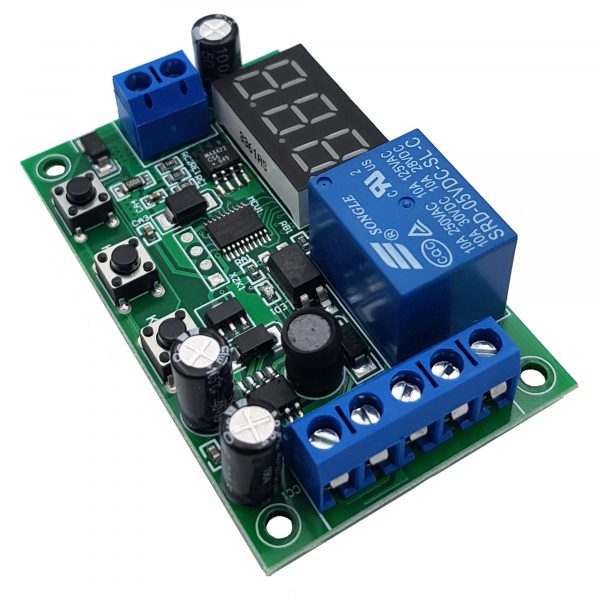

Hình Mạch bảo vệ quá dòng 12VDC 0-10A
