Nút nhấn tự giữ kim loại 19mm xanh lá

Nút nhấn tự giữ kim loại 19mm xanh lá là nút nhấn dạng thường mở, có vòng đèn led màu xanh lá đẹp mắt. Mặt nút nhấn dạng phẳng, có khả năng chống nước nhẹ, nhấn để chuyển trạng thái nút nhấn từ thường mở sang thường đóng, nhấn 1 lần nữa để trở về trạng thái ban đầu.

Nút nhấn với 5 chân: thường đóng (NC), thường hở (NO), chân chung (C) và 2 chân + – để cấp nguồn cho đường viền Led sáng. Ở trạng thái bình thường, chân C sẽ nối với chân NC, khi nhấn nút lần 1 chân C sẽ nối với NO và sẽ tự chốt lại, khi nhấn nút lần 2 thì nút nhấn sẽ trở lại vị trí ban đầu, chân C sẽ nối với chân NC.

Thông số kỹ thuật

• Vật liệu: kim loại không gỉ
• Màu sắc LED: xanh lá
• Ánh sáng: biểu tượng vòng tròn
• Trạng thái: Thường mở, giữ trạng thái
• Số chân: 5 (2 chân nguồn và 3 chân NO, NC, COM)
• Đường kính thân 19mm
• Điện áp cho LED: 12-24V
• Dòng chịu tải 3A
• Khả năng chống nước IP66
• Trọng lượng: 25g

Kích thước Nút nhấn tự giữ kim loại 19mm xanh lá

Sơ đồ đấu

Cách 1: Đèn của nút nhấn luôn sáng, còn tải chỉ sáng khi nhấn nút

Cách 2: Đèn của nút nhấn chỉ sáng khi nhấn nút

Sơ đồ chân

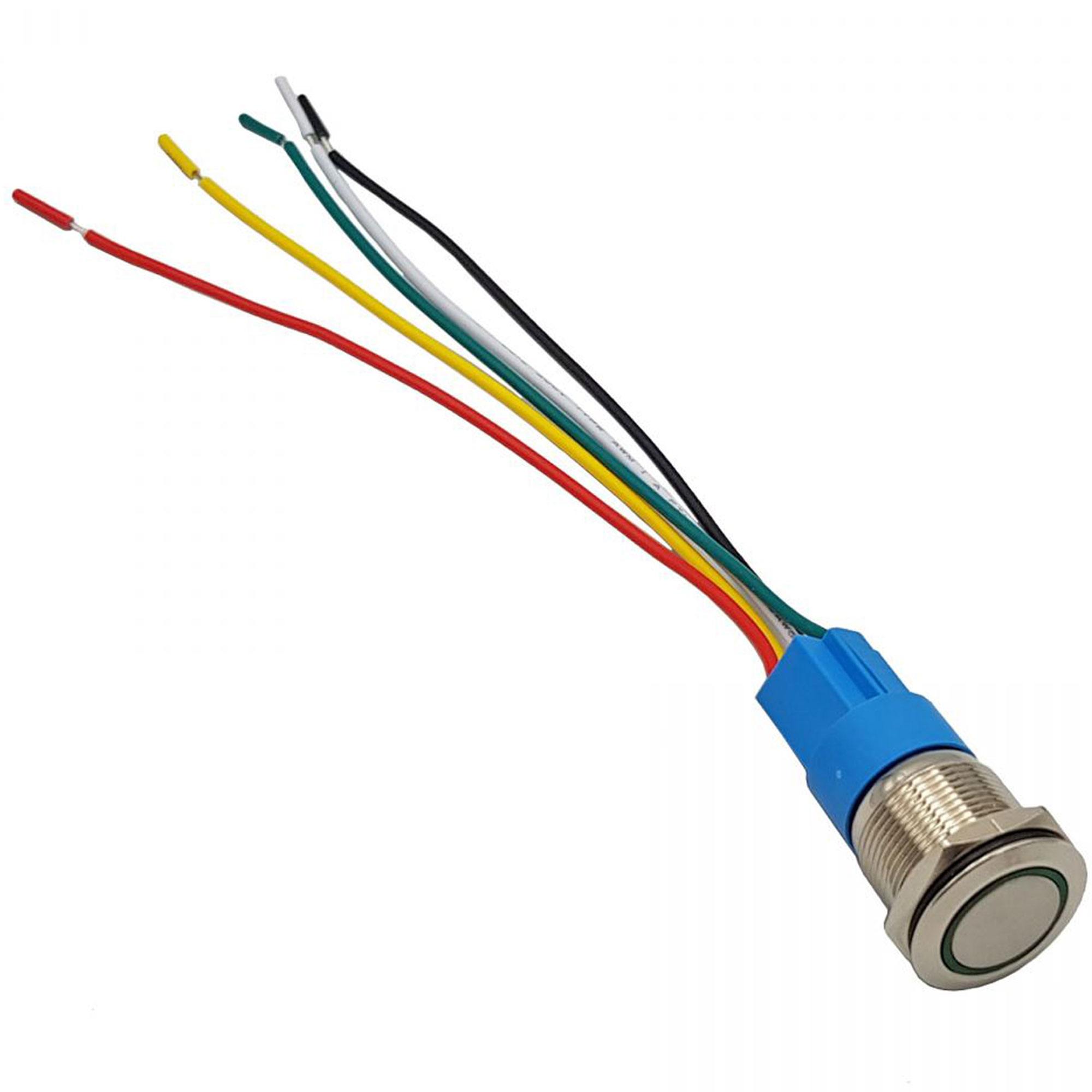

Hình ảnh Nút nhấn tự giữ kim loại 19mm xanh lá
