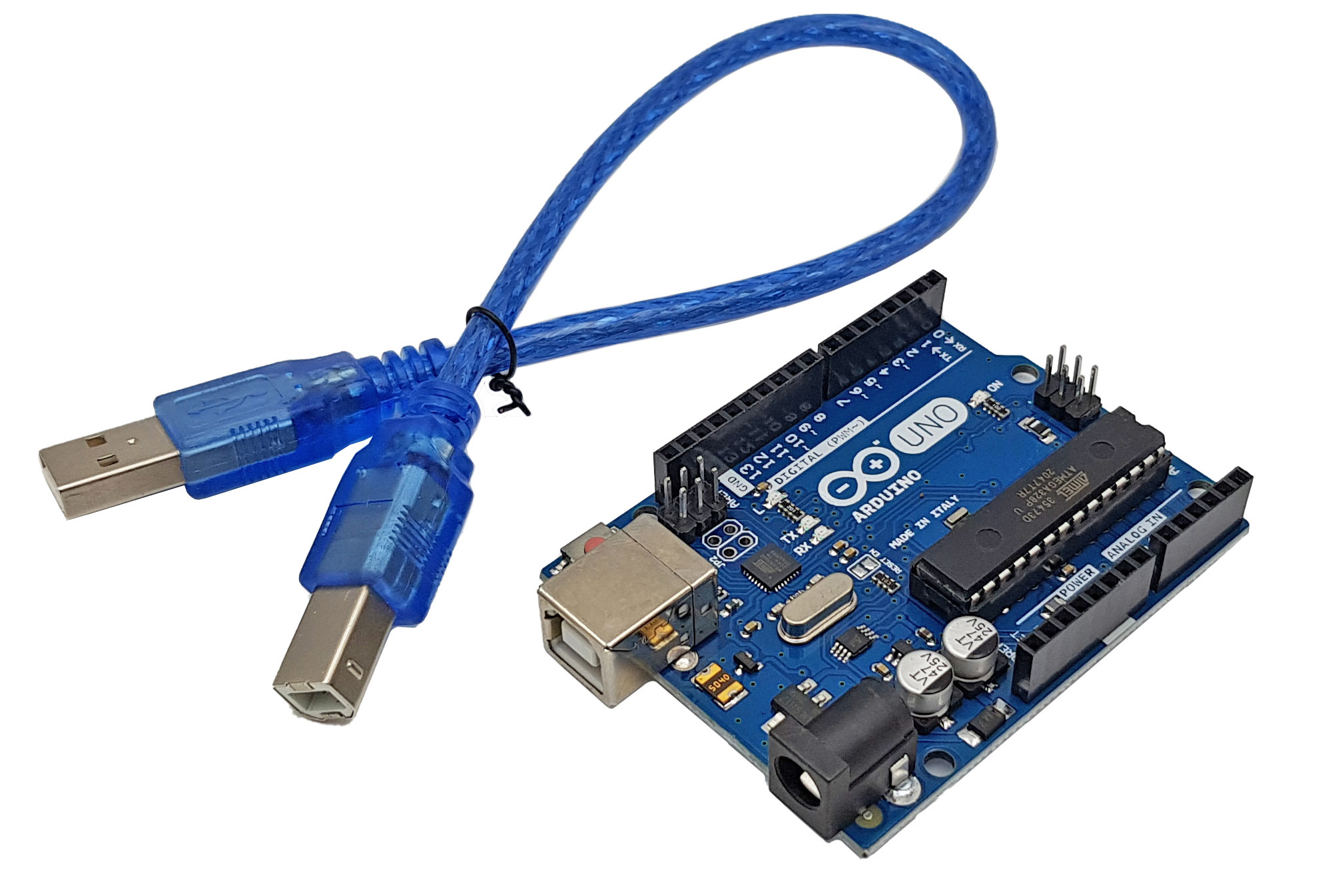

Arduino UNO R3 DIP

Arduino Uno R3 DIP là dòng Arduino thế hệ thứ 3 cũng giống như các phiên bản trước đây giúp người dùng dễ dàng tiếp cận với lập trình để tạo ra phần cứng có những tính năng mong muốn một cách nhanh chóng với chi phí hợp lý.

Hiện nay nó đã được biết đến một cách quen thuộc tại Việt Nam và sức mạnh của chúng ngày càng được chứng tỏ theo thời gian với vô vàn các ứng dụng mở (open source) độc đáo được chia sẻ rộng rãi.

Ứng dụng của Arduino Uno R3 DIP

Arduino Uno R3 DIP bạn có thể ứng dụng vào những mạch đơn giản như mạch cảm biến ánh sáng bật tắt đèn, mạch điều khiển động cơ,… hoặc cao hơn nữa bạn có thể làm những sản phẩm như: máy in 3D, Robot, khinh khí cầu, máy bay không người lái, và các ứng dụng lớn khác.

Bo mạch Arduino sử dụng dòng vi xử lý 8-bit mega AVR của Atmel với hai chip phổ biến nhất là ATmega328 và ATmega2560. Các dòng vi xử lý này cho phép lập trình các ứng dụng điều khiển phức tạp do được trang bị cấu hình mạnh với các loại bộ nhớ ROM, RAM và Flash, các ngõ vào ra digital I/O trong đó có nhiều ngõ có khả năng xuất tín hiệu PWM, các ngõ đọc tín hiệu analog và các chuẩn giao tiếp đa dạng như UART, SPI, TWI (I2C).

THÔNG SỐ KỸ THUẬT

Lưu ý : Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.

Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO. Việc làm chập mạch nguồn vào của Arduino UNO sẽ biến nó thành một miếng nhựa chặn giấy!!!. Tôi khuyên bạn nên dùng nguồn từ cổng USB nếu có thể.

Sơ đồ nguyên lý & Mạch In ( sử dụng phần mềm thiết kết PCB EAGLE):

File Eagle: http://arduino.cc/en/uploads/Main/arduino_Uno_Rev3-02-TH.zip

File PDF: https://www.arduino.cc/en/uploads/Main/Arduino_Uno_Rev3-schematic.pdf

Sơ đồ chân

HÌNH ẢNH THỰC TẾ

—————————-CODE THAM KHẢO—————————–

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}
