Module giải mã và điều khiển cảm biến vân tay K215 V1.2

Module giải mã và điều khiển cảm biến vân tay K215 V1.2 có thể được sử dụng trong điều khiển đánh lửa ô tô, điều khiển thang máy, điều khiển truy cập và các trường hợp khác. Phạm vi điện áp nguồn rộng, và nó có thể được kết nối với nhiều mô-đun vân tay (R301T, R302, R303T, R306, R307, R501, R502, R502, v.v.).

Thông số kỹ thuật:

• Nguồn điện đầu vào: DC10V – 24V
• Dòng điện: 40mA
• Đầu ra: rơle, dòng định mức 10A
• Số lượng vân tay: 200
• Kích thước bảng điều khiển: 36,4 * 70mm

Hướng dẫn bảng điều khiển

• Khi gạt công tắc sang vị trí 2, khi có vân tay đúng module sẽ đóng relay từ 1>20s sau đó mở lại,  tùy chỉnh thời gian bằng biến trở.(thích hợp cho dùng khóa từ)
• Khi gạt công tắc vị trí 1, relay sẽ đóng khi có vân tay đúng và giữ nguyên trạng thái relay, nhấn vân tay lại lần nữa để mở relay.

Các chức năng:

• Chức năng 1: Chỉ nhận vân tay đã đăng ký
  • ​Cách thực hiện: nhấn 1 lần nút Set > đèn nhấp nháy liên tục, đưa vân tay vào còi kêu 3 lần là đã đăng ký thành công , tiếp tục đăng ký các vân tay còn lại, nếu không module sẽ tự thoát sau 10s
• Chức năng 2: Trở về mặc định của nhà sản xuất (Nhận tất cả vân tay)
  • ​Cách thực hiện: Nhấn giữ nút Set khoảng 3s , bỏ qua tiếng kêu đầu tiên, sau đó thả tay ra
• Xóa vân tay cũ:
  • ​Cách thực hiện:  ta bật chức năng 2 >  Sau đó thực hiện chức năng 1 :  các vân tay cũ sẽ bị xóa, chỉ giữ lại 1 vân tay mới đăng ký

Sơ đồ mạch Module giải mã và điều khiển cảm biến vân tay K215 V1.2

Sơ đồ kết nối tham khảo:

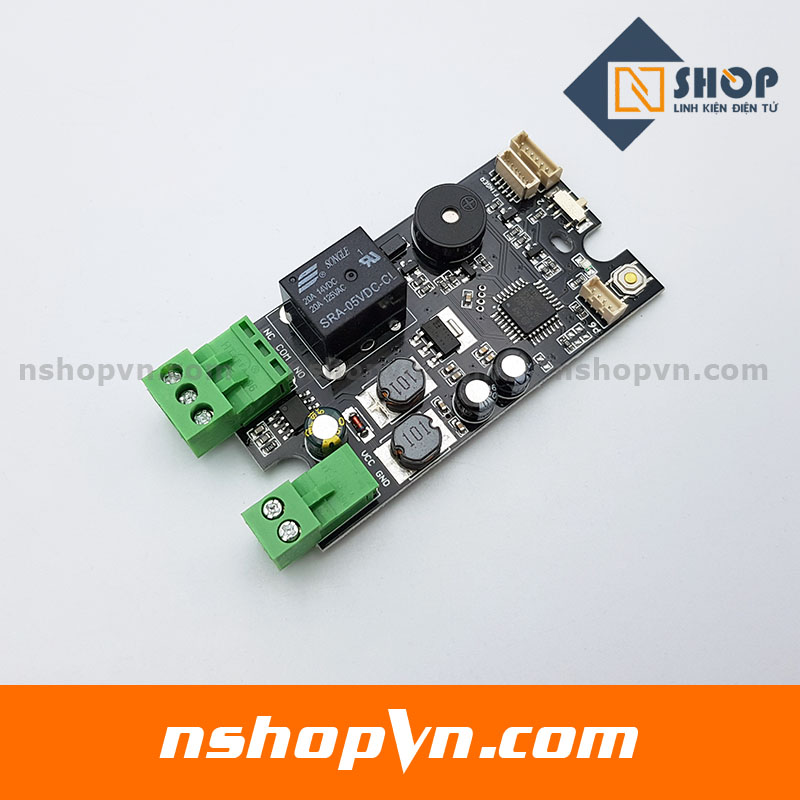

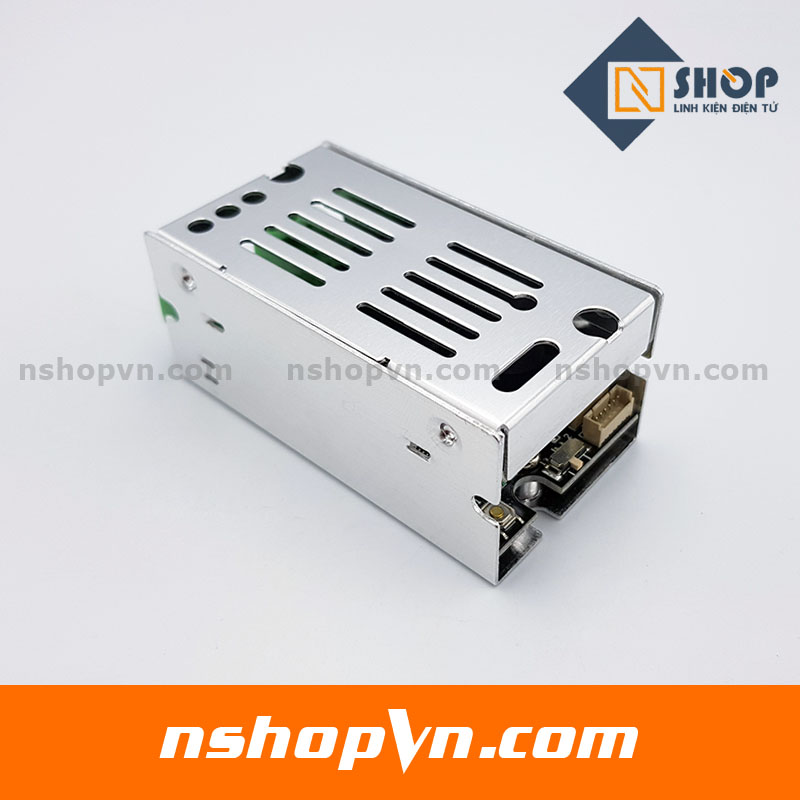

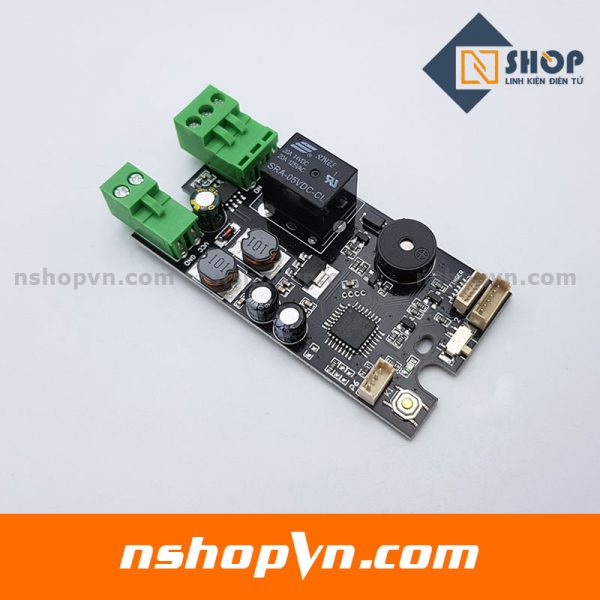

Hình ảnh sản phẩm:
