Cảm Biến gia tốc GY-521 6DOF IMU MPU6050

Cảm biến gia tốc GY-521 6DOF IMU MPU6050 được sử dụng để đo 6 thông số: 3 trục Góc quay (Gyro), 3 trục gia tốc hướng (Accelerometer), là loại cảm biến gia tốc phổ biến nhất trên thị trường hiện nay, ví dụ và code dành cho nó rất nhiều và hầu như có trên mọi loại vi điều khiển, nếu bạn muốn mua cảm biến gia tốc GY-521 để làm các mô hình như con lắc động, xe tự cân bằng, máy bay,… thì MPU6050 sẽ là sự lựa chọn tối ưu.

Ứng dụng tham khảo:

THÔNG SỐ KỸ THUẬT

• Điện áp sử dụng: 3~5VDC
• Điện áp giao tiếp: 3~5VDC
• Chuẩn giao tiếp: I2C
• Giá trị Gyroscopes trong khoảng: +/- 250 500 1000 2000 degree/sec
• Giá trị Acceleration trong khoảng: +/- 2g, +/- 4g, +/- 8g, +/- 16g
• Board mạch mạ vàng, linh kiện hàn tự động bằng máy chất lượng tốt nhất.

SƠ ĐỒ NGUYÊN LÝ:

SƠ ĐỒ KẾT NỐI CẢM BIẾN GIA TỐC GY-521 6DOF IMU MPU6050:

Code tham khảo

Thư viện MPU6050_tockn.h: https://github.com/tockn/MPU6050_tockn

/***************************************************
  Kết nối:
            MPU6050                  UNO R3              MEGA
              VIN                     5V                 5V
              GND                     GND                GND
              SCL                     A5                 SCL
              SDA                     A4                 SDA


  Nạp code mở Serial Monitor chọn No line ending, baud 9600.
 ****************************************************/

#include <MPU6050_tockn.h>
#include <Wire.h>

MPU6050 mpu6050(Wire);

void setup() {
  Serial.begin(9600);
  Wire.begin();
  mpu6050.begin();
  mpu6050.calcGyroOffsets(true);
}

void loop() {
  mpu6050.update();
  Serial.print("angleX : ");
  Serial.print(mpu6050.getAngleX());
  Serial.print("\tangleY : ");
  Serial.print(mpu6050.getAngleY());
  Serial.print("\tangleZ : ");
  Serial.println(mpu6050.getAngleZ());
}

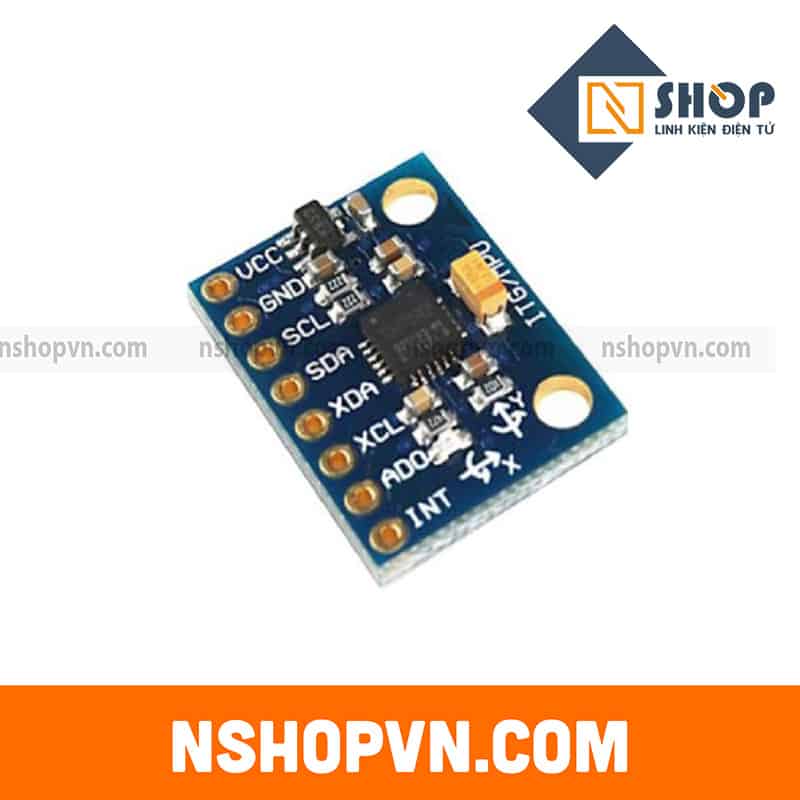

Hình của Cảm Biến gia tốc GY-521 6DOF IMU MPU6050
