Combo tự chế bộ phát âm thanh tự động V2

Combo tự chế bộ phát âm thanh tự động V2 là combo đầy đủ để chúng ra có thể làm một bộ phát âm thanh tự động được ứng dụng rộng rãi trong đời sống, ví dụ như bộ chào khách hàng, báo khách vào nhà, báo trộm… Combo sử dụng ít mạch, nhỏ gọn, dễ dàng lắp đặt. Combo dùng mạch phát âm thanh MP3 JQ6500 V2 với 4Mbyte hoạc MP3 BY8301 với 4Mbyte bộ nhớ, có thể tải file âm thanh trực tiếp vào IC mà không cần phải dùng thẻ nhớ, ngoài ra combo dùng cảm biến chuyển động hồng ngoại SR602 với góc quét rộng, độ nhạy cao, ổn định; chỉ báo khi có thân nhiệt chuyển động chứ không báo khi có vật cản như combo V1.

Thông số kỹ thuật

• Điện áp làm việc: 5VDC
• Bộ nhớ module MP3: JQ6500 V2 4Mbyte / BY8301 4Mbyte
• Khoảng cách phát hiện của cảm biến: tối đa 5 mét, ổn định trong khoảng 0 ~ 3.5 mét
• Trọng lượng combo: 255g

Tính năng

• Không cần dùng thẻ nhớ, USB; file âm thanh được lưu vào IC tiện lợi
• Cảm biến ổn định cao, độ nhạy tốt, có thể sử dụng trong nhà hoặc ngoài trời
• Module có thể phát âm thanh trực tiếp ra loa, nếu cần âm thanh lớn có thể dùng thêm mạch khuếch đại âm thanh

Trọn bộ sản phẩm của combo bao gồm

• Module phát âm thanh MP3 JQ6500 V2 (N7UF) hoặc Module phát âm thanh MP3 BY8301-16P
• Module tạo trễ 0-10000s JK11B 5VDC (921H)
• Cảm biến chuyển động hồng ngoại SR602 (E9RU)
• Loa 3W 4Ohm 50mm (CYPM)
• Jack DC 5.5 khóa ốc (loại tốt) (7KWD)
• Công tắc 10x15mm (G1Z6)
• Nguồn adapter 5V 2A (E9QN)
• Ngoài ra các bạn có thể mua thêm dây điện, hộp nhựa nếu cần

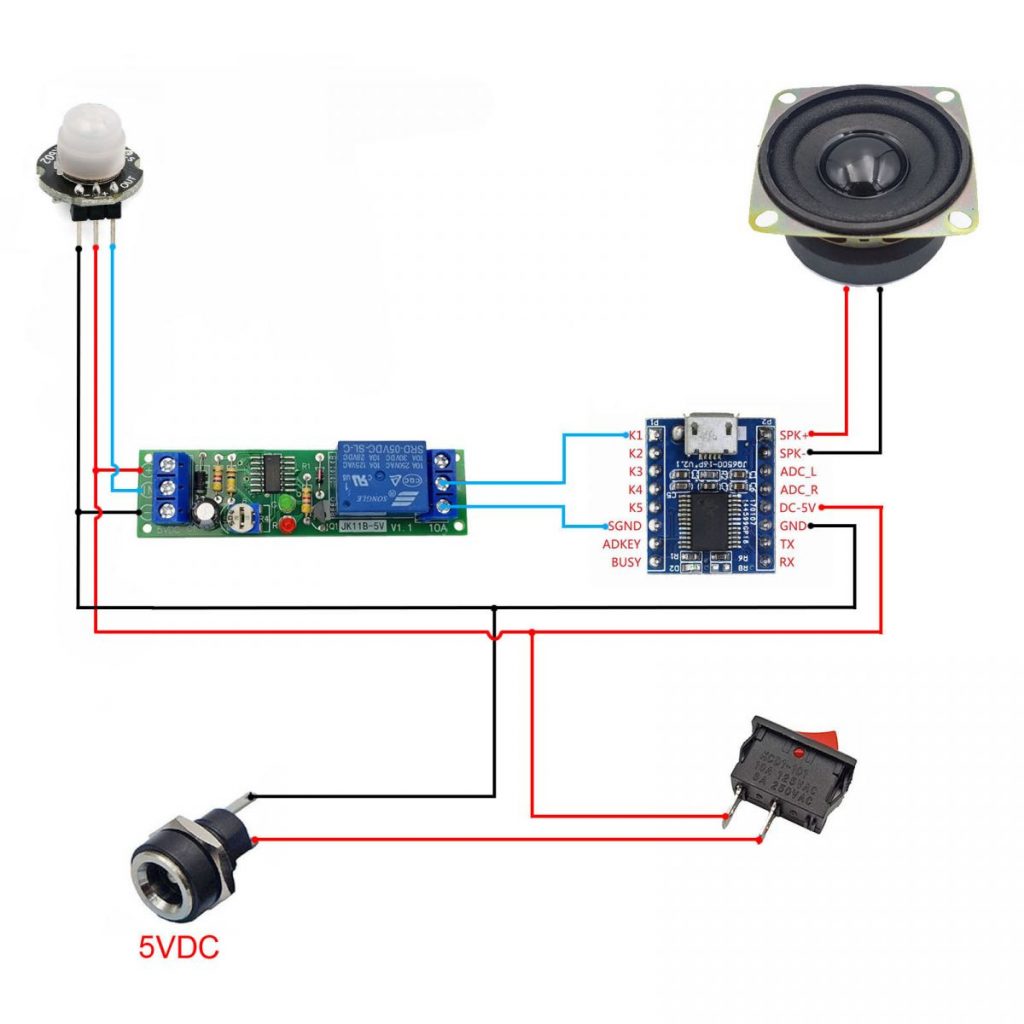

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V2 JQ6500

Sơ đồ kết nối

Hướng dẫn chép nhạc cho module JQ6500 V2

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V2 MP3 BY8301:

Hướng dẫn sử dụng combo:

Hướng dẫn nạp file âm thanh vào module MP3 BY8301-16P

Combo có 2 chế độ làm việc

• Chế độ 1: Khi phát hiện chuyển động, mạch phát âm thanh, trong quá trình phát âm thanh nếu có chuyển động lần 2 mạch sẽ phát lại từ đầu. Chế độ này thời gian trễ chỉ cần để 1 giây.
• Chế độ 2: Khi phát hiện chuyển động, mạch phát âm thanh, trong quá trình phát âm thanh nếu có chuyển động lần 2 mạch vẫn sẽ phát âm thanh cho đến hết. Chế độ này cần chỉnh thời gian trễ của mạch trễ lớn hơn thời gian phát của file âm thanh (Tối đa chỉ 10000s).

Lưu ý: Thời gian trễ mặc định đang trong khoảng 0 ~ 10s, hãy điều chỉnh thời gian phù hợp với file âm thanh nếu sử dụng chế độ 2.

Hướng dẫn tạo giọng nói miễn phí

Bước 1: Tạo tài khoản

Bước 2: Tạo project mới

Bước 3: Biên soạn nội dung và tải về file âm thanh
