Đồng hồ đo điện áp 3 dây 100V

Đồng hồ đo điện áp 3 dây 100V có vỏ bảo vệ, hiển thị giá trị điện áp DC đo được qua 3 led 7 đoạn 0.36inch. Thích hợp cho các ứng dụng để hiển thị điện áp như: Đo điện của bình ắc quy…

Thông số kỹ thuật

• Bảo vệ ngược cực đầu vào
• Loạ: 3 dây
• Điện áp nguồn nuôi: 3.5 – 40VDC
• Điện áp đo được: 0 – 100VDC
• Khi chập chung dây vàng và dây đỏ, điện áp đo được 0-40VDC
• Dòng điện làm việc: < 2 0mA
• Nhiệt độ hoạt động: -10 ~ +65 ° C.
• Độ ẩm: 10 ~ 80% (không ngưng tụ)
• Áp suất làm việc: 80 ~ 106kPa
• Kích thước: 34,8mm * 22,9mm * 20,4mm
• Kích thước mở: 32,5mm * 21mm
• Màn hình led: 3 x 0.36inch
• Màu hiển thị: Đỏ | Xanh dương | Trắng | Màu xanh lá | Màu vàng
• Tốc độ làm mới: Khoảng 1 giây / lần
• Độ chính xác đo: 1% (+/- 1 từ)
• Nhiệt độ làm việc: -10 ° C ~ 65 ° C
• Lắp đặt dễ dàng

Sơ đồ đấu nối

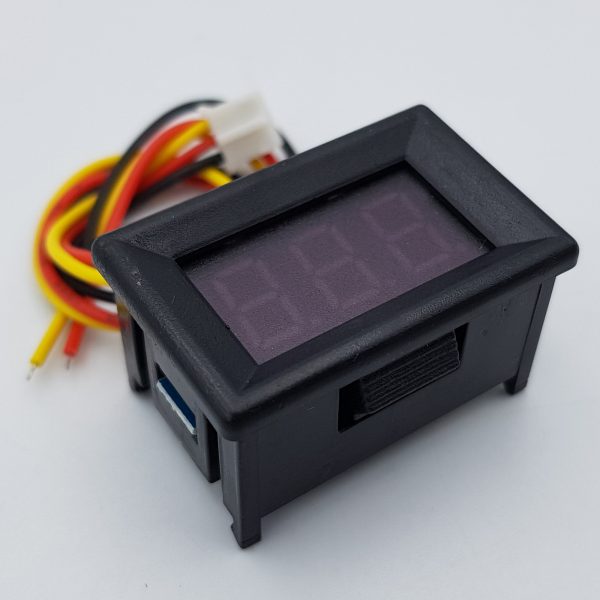

Hình Đồng hồ đo điện áp 3 dây 100V
