Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12V

Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12VDC là module cảm biến nhiệt độ relay có hiển thị LED 7 đoạn. Đặc biệt với cảm biến nhiệt độ relay này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ  để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như: Máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động v.v…

Thông số kỹ thuật

• Phạm vi nhiệt độ: -50°C ~ 110°C
• Độ phân giải: 0,1°C trong khoảng -9.9°C ~ 99.9°C (hoặc 1°C trong phạm vi nhiệt độ khác)
• Độ chính xác: 0.1°C
• Thiết lập backlash: 0,1°C ~ 15°C
• Tốc độ lấy mẫu: 0,5s
• Nguồn cấp cho mạch: 12VDC.
• Ngõ ra relay: 10A dạng tiếp điểm thường mở. ( giống công tắc).
• Nhiệt độ an toàn: 0°C ~ 110°C
• Nhiệt độ làm việc: -10°C ~ 60°C
• Độ ẩm làm việc 20% ~ 85%
• Static current: ≤ 35MA
• Attract current: ≤ 60MA
• Đầu dò cảm biến:  NTC 10K 0,5% nhiệt điện trở
• Kích thước: 48mm * 40mm ​

VIDEO MÔ TẢ

Hướng dẫn sử dụng

Từ màn hình chính, nhấn nhanh nút SET để chọn nhiệt độ cài đặt (mặc định là 50) → nhấn (+), (–) để thay đổi giá trị → nhấn SET để lưu giá trị và thoát ra. Để vào chế độ cài đặt, nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới.

Nhấn dấu (+) hoặc (–) để thay đổi chức năng (CODE) → Nhấn nút SET 1 lần để chọn chức năng đó → Sau đó nhấn  (+) hoặc (–) để cài đặt giá trị → nhấn SET để quay lại. Sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s, hoặc không có thao tác nào trong 10s để lưu và thoát ra.

• Hiển thị 888: Là do chưa kết nối cảm biến với module
• Hiển thị HHH: Là nhiệt độ cao vượt phạm vi đo, module sẽ ngắt relay
• Hiển thị LLL: Là nhiệt độ thấp hơn phạm vi đo, module sẽ ngắt relay
• Hiển thị —: Để cảnh báo nhiệt độ cao module sẽ ngắt relay cho đến khi nhiệt độ xuống mức cài đặt sẽ hiển thị nhiệt độ bình thường

Sơ đồ kết nối Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12V

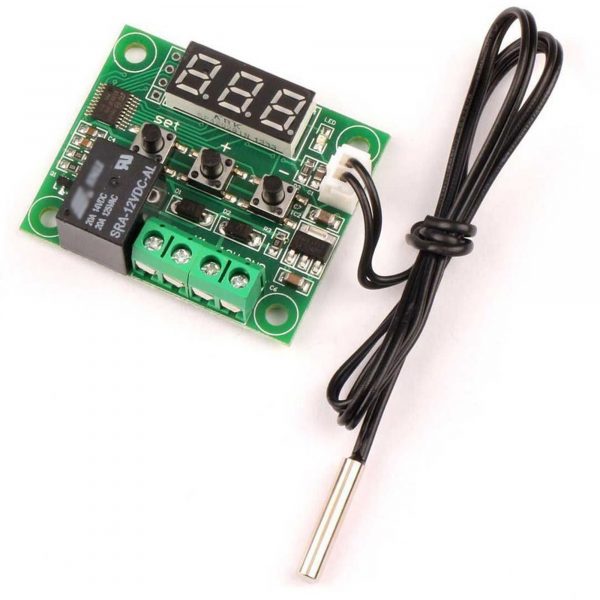

Hình của Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12VDC
