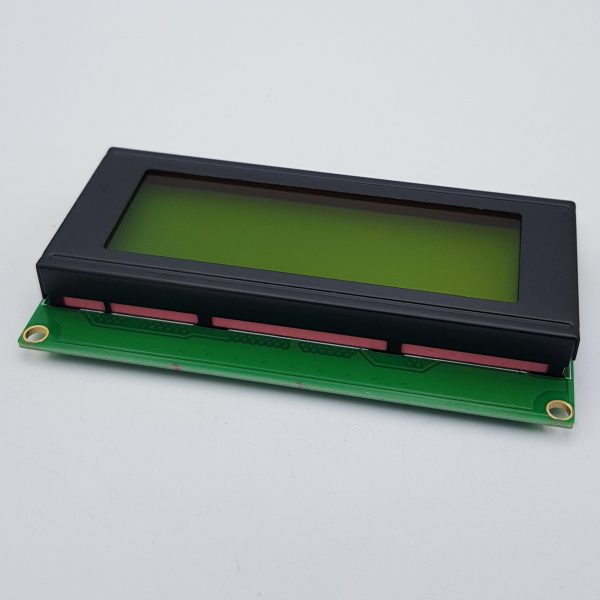

LCD Text 2004 Xanh Lá

Name: LCD Text 2004 Xanh Lá
Brand: Nshop Electronics
SKU: ZOGP
Price: 87000 VND
Availability: InStock
Rating: 5.00 (1 reviews)

LCD Display LCD2004 Module Green Screen

87.000₫

Mã sản phẩm: ZOGP

Sản phẩm hiện đang còn hàng.

Xem chi nhánh còn hàng

LCD text 2004 xanh lá Điện áp hoạt động là 5V, Chữ trắng, nền xanh dương, Có thể được điều khiển với 6 dây tín hiệu

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN

Cộng thêm 8 điểm tích lũy
Đơn hàng có giá trị từ 300.000 (đ), miễn phí vận chuyển [ tối đa 15.000 (đ) ].
Đơn hàng có giá trị từ 500.000 (đ), miễn phí vận chuyển [ tối đa 35.000 (đ) ].

Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

Màn hình LCD text 2004 xanh lá sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật LCD Text 2004 Xanh Lá

Điện áp hoạt động là 5 V
Kích thước: 98 x 60 x 13.5 mm
Chữ trắng, nền xanh lá
Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
Có thể được điều khiển với 6 dây tín hiệu
Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.

https://www.youtube.com/watch?v=/vjNXzbxhq-w

Chân	Ký hiệu	Mô tả	Giá trị
1	VSS	GND	0V
2	VCC		5V
3	VEE	Độ tương phản
4	RS	Lựa chọn thanh ghi	RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu
5	R/W	Chọn thanh ghi đọc/viết dữ liệu	R/W=0 thanh ghi viết R/W=1 thanh ghi đọc
6	E	Enable
7	DB0	Chân truyền dữ liệu	8 bit: DB0DB7
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A	Cực dương led nền	0V đến 5V
16	K	Cực âm led nền	0V

————————-CODE THAM KHẢO————————–

LCD Text 2004 Xanh Lá

Hình ảnh sản phẩm

Thư viện LiquidCrystal.h

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
  lcd.begin(20, 4);
  lcd.print("Dien Tu NSHOP");
  lcd.setCursor(0,1);
  lcd.print(" Xin Kinh Chao ");
}

void loop()
{

}
