Mạch hiển thị 8 led 7 đoạn

Mạch hiển thị 8 led 7 đoạn 0.36″ với anode chung. Cảm biến nhỏ gọn nhưng đầy đủ chức năng cho việc hiển thị chữ số, thời gian. Chỉ với 3 chân CLK, DIN, LATCH kết nối với vi điều khiển là có thể hiển thị giá trị số lên module.

Thông số kỹ thuật

• Sử dụng 8 led 7 đoạn (0.36″).
• Dễ sử dụng chỉ với 5 chân ( VCC, GND, CLK, DIN, LATCH) với 3 chân điều khiển (CLK, DIN, LATCH).
• Led 7 đoạn được điều khiển chung bởi IC Max7219
• Tín hiệu điều khiển có thể là 5V hoặc 3V3.
• Có 4 lỗ bắt vít M2 thuận tiện cho việc gá đặt.
• Kích thước: 71 x 22 x12 mm.

Thư viện: https://github.com/wayoda/LedControl

Code tham khảo

#include "LedControl.h"

LedControl lc=LedControl(12,11,10,1);
// pin 12 ____________________DIN pin
// pin 11 ____________________CLK pin
// pin 10 ____________________CS pin
//

void setup()
{
  // the zero refers to the MAX7219 number, it is zero for 1 chip
  lc.shutdown(0,false);// turn off power saving, enables display
  lc.setIntensity(0,8);// sets brightness (0~15 possible values)
  lc.clearDisplay(0);// clear screen
}

void loop()
{
  //numbers 7 to 0
  for (int a=0; a<8; a++)
  {
    lc.setDigit(0,a,a,false);
    delay(100);
  }
  delay(1000);
  //display number 8 on all segments
  for (int a=0; a<8; a++)
  {
    lc.setDigit(0,a,8,false);
    delay(100);
  }
  delay(1000);
  //
  for (int a=8; a>=0; a--)
  {
    lc.setDigit(0,a,a,false);
    delay(100);
  }
}

Sơ đồ mạch của Mạch hiển thị 8 led 7 đoạn

Sơ đồ kết nối Mạch hiển thị 8 led 7 đoạn

Kết quả

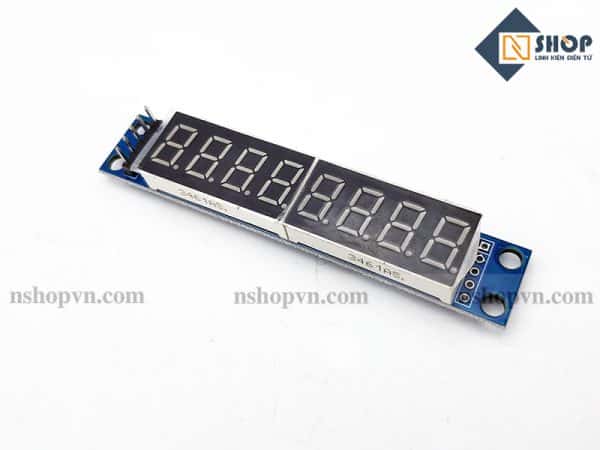

Hình ảnh Mạch hiển thị 8 led 7 đoạn
