Mạch tải giả test nguồn DL24 150W

Mạch tải giả test nguồn DL24 150W là thiết bị kiểm tra nguồn adapter, nguồn sạc pin điện thoại, pin với các tính năng đo dòng điện, đo điện áp, công suất, mức năng lượng tiêu tụ …

Với Mạch test điện tử này người dùng có thể sử dụng vào nhiều mục đích khác nhau như:

• Test công suất thực của nguồn adapter, tổ ong
• Xả Pin, tính toán dung lượng thực của pin qua chế độ CC
• Đo dòng công suất tiêu thụ của tải ngoài mà không cần tinh chỉnh

Thông số kỹ thuật của Mạch tải giả test nguồn DL24 150W

• Model: DL24
• Điện áp test: 2~200V
• Dòng làm việc: 0.2~20A

CÔNG SUẤT= ĐIỆN ÁP * DÒNG < 150W (vui lòng không chạy quá công suất của mạch)

• Cân năng mạch: 300g
• Kích thước: 160*100*70mm
• Đầu vào test: jack domino, jack 5.5, Cổng mini USB, micro USB, Type C
• Đầu ra test tải ở chế độ mặc định

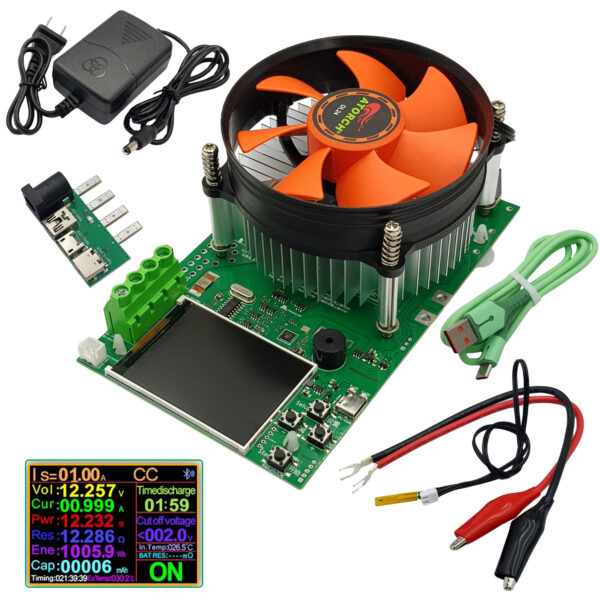

Bộ sản phẩm bao gồm: Mạch test + nguồn 12V 1A + cảm biến NTC + jack cá sấu 30A + cab mini usb

Hướng dẫn sử dụng cho Mạch tải giả test nguồn DL24 150W

• Nếu mạch đang là ngôn ngữ TQ, từ màn hình chính ta nhấn giữ nút Start để vào cài đặt hệ thống, chọn ENGLISH
• Từ màn hình chính nhấn giữ Setup để cài đặt các chế độ
• Nhấn nhả nút Setup để tới mục
  • Chế độ test: Chỉnh các thông số bằng các nút + / –
    • CC dòng không đổi : chỉnh thông số ở mục IS
    • CV áp không đổi: chỉnh thông số ở mục VS
    • CR điện trở không đổi: chỉnh thông số ở mục RS
    • CP công suất không đổi: chỉnh thông số ở mục PS
  • Chế độ test Tải Ngoài: Tại màn hình chính người  dùng có thể test điện áp, dòng tải, công suất của mạch
  • Timedischarge : thời gian test. Chỉnh các thông số bằng các nút + / –
  • Cut off voltage: dưới điện áp này mạch sẽ hoàn thành test. Chỉnh các thông số bằng các nút + / –
• Bấm Start để bắt đầu test
• Sau khi test xong mạch sẽ hiện chữ COMPLETE

Lưu ý khi sử dụng Mạch tải giả test nguồn DL24 150W

Trong 1 số chế độ test điện trở và volt, người dùng lưu ý tính toán trước khi bấm Start, mọi tính toán đều dựa theo định luật ohm V=I.R , và công suất P=U.I

Ví dụ: Chế độ CR (test điện trở) nếu nguồn test là 12v 2a  mà ta chọn R =2.4Ω , thì dòng sẽ khoảng 5A , gây quá tải cho nguồn test,  vì vậy để an toàn cho nguồn người dùng cần chỉnh mục:  Cut off voltage ( dưới điện áp này sẽ không test –  ví dụ 12v thì chỉnh chỗ này là 11v5)

Hướng dẫn đấu nối và sơ đồ mạch của Mạch tải giả test nguồn DL24 150W

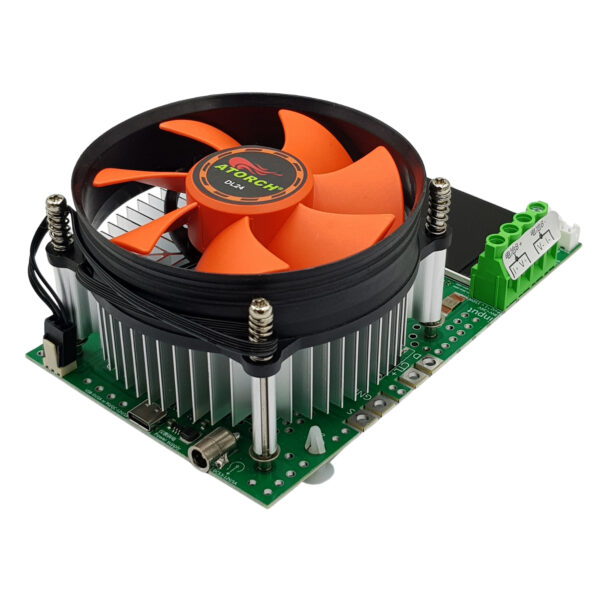

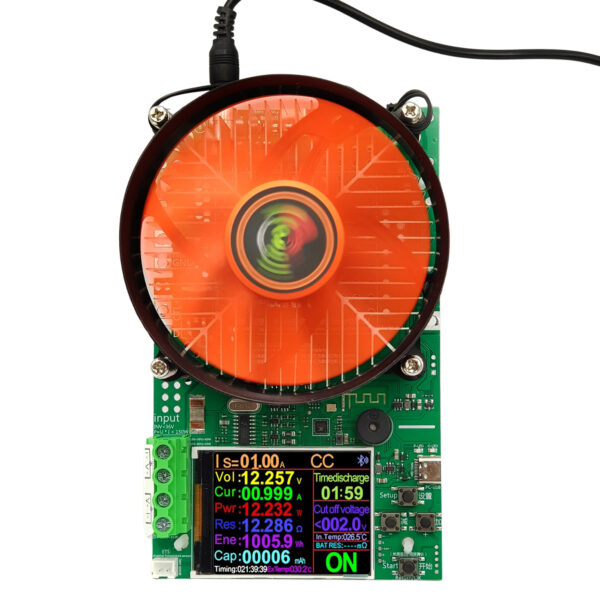

Hình của Mạch tải giả test nguồn DL24 150W
