Nút nhấn nhả kim loại mặt phẳng 16mm

Nút nhấn nhả kim loại mặt phẳng 16mm là nút nhấn có một cặp thường đóng và một cặp thường mở. Nút có khả năng trở lại trạng thái ban đầu khi thả tay ra. Mặt nút nhấn dạng phẳng hình tròn có led, bề mặt tiếp xúc 14mm cho cảm giác nhấn rất thoải mái, nút nhấn có khả năng chống nước nhẹ, mặt nút nhấn hiển thị đẹp mắt trực quan, giải điện áp led rộng từ 12 -24VDC thích hợp trong các ứng dụng trang trí, độ chế, mạch điều khiển…Nút nhấn nhả kim loại mặt phẳng 16mm giúp sản phẩm của bạn trở nên chuyên nghiệp hơn

Thông số kỹ thuật

• Vật liệu vỏ: đồng thau mạ Niken
• Vật liệu chính: thép không gỉ
• Chất liệu tiếp điểm: Đồng
• Màu sắc LED: Xanh dương / Đỏ / Xanh lá / Trắng
• Kiểu dáng: Vòng tròn LED
• Trạng thái: thường đóng & thường mở, không giữ trạng thái
• Số chân: 5 (2 chân đèn và 1 chân COM, 1 chân NO, 1 chân NC)
• Số lần nhấn: ≥ 100.000 lần
• Điện áp cho LED: 12-24V
• Điện áp định mức của tiếp điểm: 3 – 220V
• Dòng chịu tải ở 36V là 3A
• Khả năng chống nước IP66
• Điện trở cách điện:  ≥ 1000MΩ
• Điện trở dẫn điện: ≤ 0.03Ω
• Trọng lượng: 20g
• Đường kính thân 16mm
• Kích thước chi tiết: như ảnh
• Phụ kiện gồm: 1 nút nguồn 5 chân + 1 ron cao su + ốc vặn + đế ra chân

Kích thước sản phẩm

Sơ đồ đấu nối sử dụng đế ra chân

Cách 1: vòng led luôn sáng

Cách 2: vòng led chỉ sáng khi được nhấn

Sơ đồ đấu nối không sử dụng đế ra chân

Cách 1: Đèn của nút nhấn luôn sáng, còn tải chỉ sáng khi nhấn nút

Cách 2: Đèn của nút nhấn chỉ sáng khi nhấn nút

Sơ đồ chân

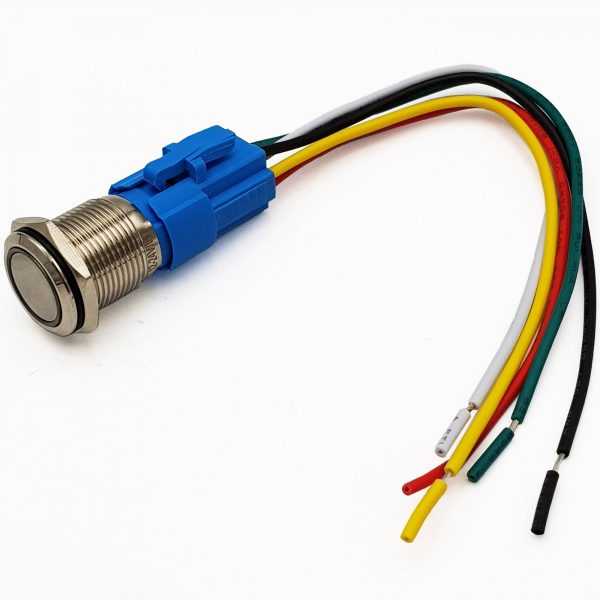

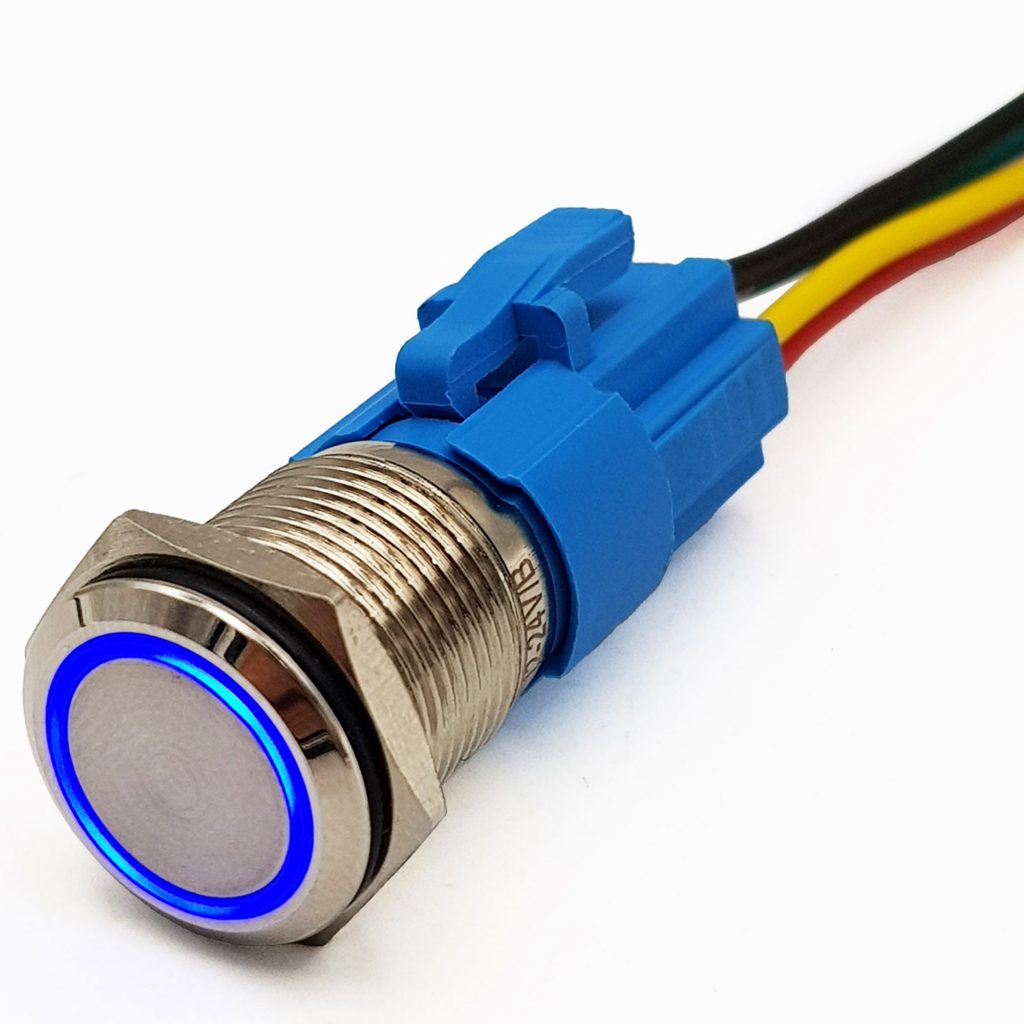

Hình Nút nhấn nhả kim loại mặt phẳng 16mm
