Bộ cảm biến chuyển động, Ánh sáng bật tắt thiết bị AC/DC

Bộ cảm biến chuyển động, Ánh sáng bật tắt thiết bị AC/DC ứng dụng ngày càng nhiều trong hệ thống chiếu sáng tự động cho gia đình, văn phòng, … Bộ cảm biến có độ nhạy cao, độ bền tốt, thiết kế đẹp và tiện dụng.

• Bộ cảm biến được tích hợp chức năng bật thiết bị khi phát hiện có người di chuyển trong khu vực cảm biến vào ban đêm.
• Bộ cảm biến sử dụng dải điện áp rộng AC/DC 24-265V tiện dụng mà không cần thêm bộ chuyển nguồn ngoài nào nữa
• Bộ cảm biến tích hợp relay đóng ngắt tải lên đến 7A
• Được thiết kế có vỏ hộp bảo vệ, phần cảm biến dạng tròn giúp dễ dàng khoan lỗ lắp đặt
• Bộ cảm biến có chức năng đồng bộ với công tắc cơ

VIDEO SẢN PHẨM:

THÔNG SỐ KỸ THUẬT

• Điện áp làm việc: AC/DC 24 ~ 265V
• Công suất:
  • Đèn led: ≤50W
  • Đèn tiết kiệm năng lượng: ≤60W
  • Đèn sợi đốt: ≤100W
• Khoảng cách phát hiện: 5 – 8 mét (tùy vào môi trường và vị trí lắp đặt)
• Thời gian trễ: 30 ~ 60 giây (không thể điều chỉnh)
• Cảm biến ánh sáng: 10 lux (không thể điều chỉnh)
• Góc quét: 120 độ

Nguyên lý hoạt động:

Trời tối:

• Khi một người có chuyển động trong phạm vi phát hiện của cảm biến, đèn sẽ bật; khi người đó đi ra khỏi phạm vi phát hiện của cảm biến hoặc không còn chuyển động, thời gian trễ sẽ bắt đầu đếm và tắt đèn sau khi hết thời gian.
• Khi một người có chuyển động trong phạm vi phát hiện của cảm biến, sau khi đèn đã bật, nếu người đó miễn là có cử động trước khi thời gian trễ kết thúc thì thời gian bật thiết bị sẽ được đếm lại từ đầu và đèn vẫn bật liên tục cho đến khi không còn phát hiện chuyển động, lúc này thời gian trễ sẽ bắt đầu đếm và tắt đèn.

Công tắc: khi bật công tắc đèn sẽ luôn sáng, khi công tắc không bật cảm biến sẽ trở về trạng thái tự động. Nếu bạn muốn cảm biến hoạt động tự động thì dây vàng không cần dùng, có thể để trống.

Lưu ý: Nếu muốn cảm biến hoạt động cả ban ngày và ban đêm vui lòng che cảm biến quang trở lại.

Sơ đồ kết nối Bộ cảm biến chuyển động, Ánh sáng bật tắt thiết bị AC/DC

Sơ đồ kết nối với nguồn và tải DC:

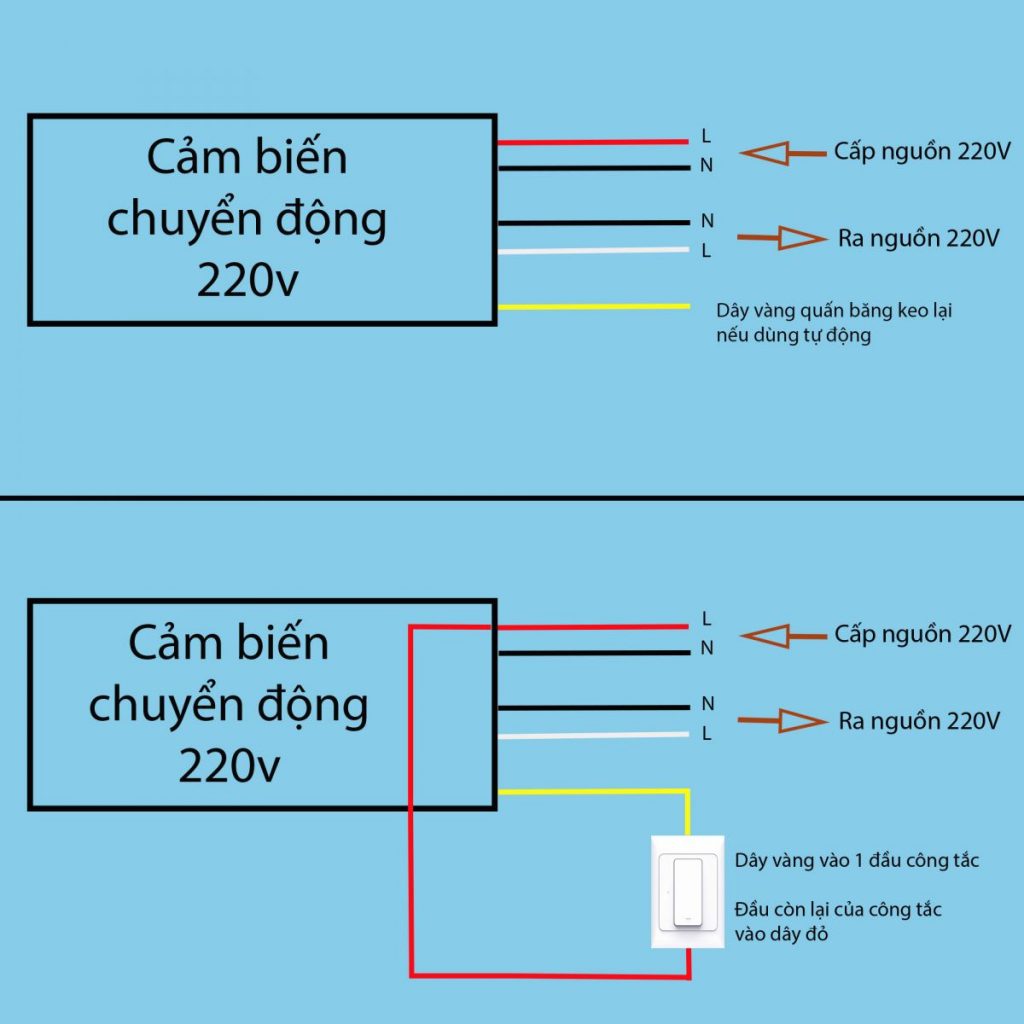

Sơ đồ kết nối với nguồn và tải AC:

HÌNH ẢNH SẢN PHẨM:
