Bộ điều khiển thiết bị từ xa 1 kênh kèm remote 2 nút

Bộ điều khiển thiết bị từ xa 1 kênh kèm remote 2 nút có hai phân loại tần số 433Mhz và 315Mhz  là bộ điều khiển một kênh đầu ra lên tới 10A / 220 VAC kèm theo remote 2 nút nhỏ gọn đẹp mắt

Ứng dụng:

• Bật tắt led, động cơ, tải công suất điện áp khác nhau
• Bật tắt cơ cấu thủy lực, bộ truyền động

Ưu điểm:

• Khoảng cách truyền lên tới 150m ở điều kiện thông thoáng lí tưởng
• Remote kèm theo là loại remote mã cố định được mã hóa bên trong ic nên khả năng bảo mật cao, không bị trùng remote
• Bộ sản phẩm còn được tặng kèm một hộp đựng mạch thu giúp chống bụi, chống cháy phòng nổ.

Thông số kỹ thuật

• Tần số làm việc: 315Mhz/433Mhz (tùy chọn trong phân loại)
• Điện áp làm việc: 12VDC
• Dòng tĩnh: ≤10mA
• Dòng đóng cắt ngõ ra: 10A – 220 VAC, 10A – 30VDC (thuần trở)
• Phương pháp cài: Mã cố định, IC EV1527
• Phương pháp điều chế: ASK
• Nhận độ nhạy: -95DB
• Chế độ làm việc: nhấn nhả, nhấn giữ, khóa liên động
• Pin remote: 2 pin Pin cúc áo CR2016 3Volt
• Kích thước:
  • Kích thước hộp: 41 * 41 * 23mm (L x W x H)
  • Kích thước remote: 62 * 29 * 12mm (L x W x H)
• Trọng lượng: 60g
• Bộ sản phẩm gồm: 1 hộp đựng mạch thu, 1mạch thu, 1 remote

Hướng dẫn sử dụng

• Xóa lênh:
  • Nhấn nhanh nút trên mạch thu 8 lần  > đèn led nhấp nháy là đã xóa lệnh thành công
  • Hoặc nhấn giữ 8s để xóa lệnh
• Học lệnh:
  • Sau khi xóa lệnh thành công, tùy vào chế độ mong muốn nhấn vào nút trên mạch thu:
    • Chế độ nhấn nhả, sử dụng 1 nút : nhấn 1 lần trên mạch thu  > đợi 1s > nhấn 1 nút trên remote
    • Chế độ nhấn giữ, sử dụng 1 nút : nhấn 2 lần trên mạch thu  > đợi 1s > nhấn 1 nút trên remote
    • Chế độ khóa liên động, sử dụng 2 nút: nhấn 3 lần trên mạch thu  > đợi 1s > nhấn 1 nút thứ nhất trên remote > đợi 1s > nhấn nút thứ 2

Sơ đồ đấu

Kích thước Bộ điều khiển thiết bị từ xa 1 kênh kèm remote 2 nút tần số 315Mhz

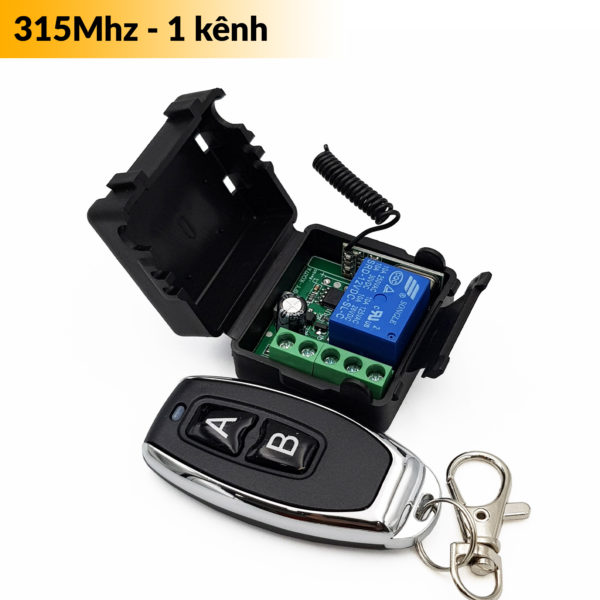

Hình ảnh Bộ điều khiển thiết bị từ xa 1 kênh kèm remote 2 nút tần số 315Mhz
