Bộ điều khiển từ xa 2 kênh 30A RF 433Mhz 3000 mét 12-48VDC

Bộ điều khiển từ xa 2 kênh 30A RF 433Mhz 3000 mét 12-48VDC Ngõ ra 2 kênh relay 30A độc lập giúp bật tắt được nhiều loại thiết bị công suất cao như động cơ, đèn led, quạt.. Khoảng cách điều khiển lên tới 3000 mét nếu kết hợp thêm anten RF 433Mhz

Cũng có thể sử dụng mạch điều khiển này như một mạch đảo chiều động cơ DC chổi than công suất cao

Sản phẩm có ưu điểm như

• Sản phẩm được gia công board mạch 2 lớp chắc chắn
• Relay công suất cao
• Dải điện áp rộng
• Thiết kế chống nhiễu, bảo vệ ngược cực
• Mạch thu chất lượng cao ít bị nhiễu

Một số sản phẩm có thể mua kèm như:

• Remote 433Mhz 3000 mét – thêm remote hoặc dự phòng.
• Contactor – nâng cao công suất điều khiển.
• Anten RF 433Mhz – nâng cao khoảng cách điều khiển

Thông số kỹ thuật

• Công tắc điều khiển từ xa 2 kênh RF 433Mhz
• NSX: CENTURY AOKE
• Điện áp cấp cho mạch: 12 – 48VDC (khuyến nghị dưới 30V)
• Ngõ ra 2 kênh: 30A/220VAC || 30A/30VDC
• Ngõ ra relay
• Công suất điều khiển MAX: <6000W / 1 kênh
  • Tải thuần trở <70% công suất đổ lại
  • Tải như động cơ < 30% công suất đổ lại
• Remote 3 kênh mã cố định 433Mhz
• Khoảng cách điều khiển: 3000 mét (ở điều kiện lý tưởng, đây chỉ là thông số NSX cung cấp, thực tế có thể thấp hơn nhiều do điều kiện sử dụng, cần kéo anten bộ thu lên cao để thu sóng tốt hơn)
• Có còi báo trạng thái
• Kích thước bộ thu: 115x90x40mm (dài x rộng x cao)
• Trọng lượng bộ sản phẩm: 270g
• Bộ sản phẩm gồm: 1x bộ thu + 1x remote + 1x pin +1x anten

Hướng dẫn sử dụng

• Chế độ khóa liên động (thường dùng như mạch đảo chiều động cơ)
  • Gạt 1 OFF – 2 ON
• Chế độ tự giữ bật tắt riêng 2 thiết bị (bật tắt thiết bị độc lập)
  • Gạt 1 ON – 2 OFF
• Chế độ nhấn nhả (nhấn giữ để bật, thả tay ra để tắt)
  • Gạt 1 OFF – 2 OFF
• Chế độ tự giữ và nhấn nhả (1 kênh nhấn nhả, 1 kênh nhấn giữ)
  • Gạt 1 ON – 2 ON
• Học lệnh
  • Nhấn giữ nút học lệnh (nút RF) trên bộ thu 1 lần  > đèn sáng > nhấn nút trên của remote > đèn led nhấp nháy, còi kêu > đợi 5 giây
  • Nhấn giữ nút học lệnh (nút RF) trên bộ thu 2 lần (nhấn lần 1 đèn sáng rồi tắt xong mới nhấn tiếp lần 2) > đèn sáng > nhấn nút dưới của remote > đèn led nhấp nháy, còi kêu dài là thành công
• Xóa lệnh
  • Nhấn giữ nút học lệnh (nút RF) trên bộ thu đến khi đèn nhấp nháy nhiều lần, còi kêu là đã xoá thành công

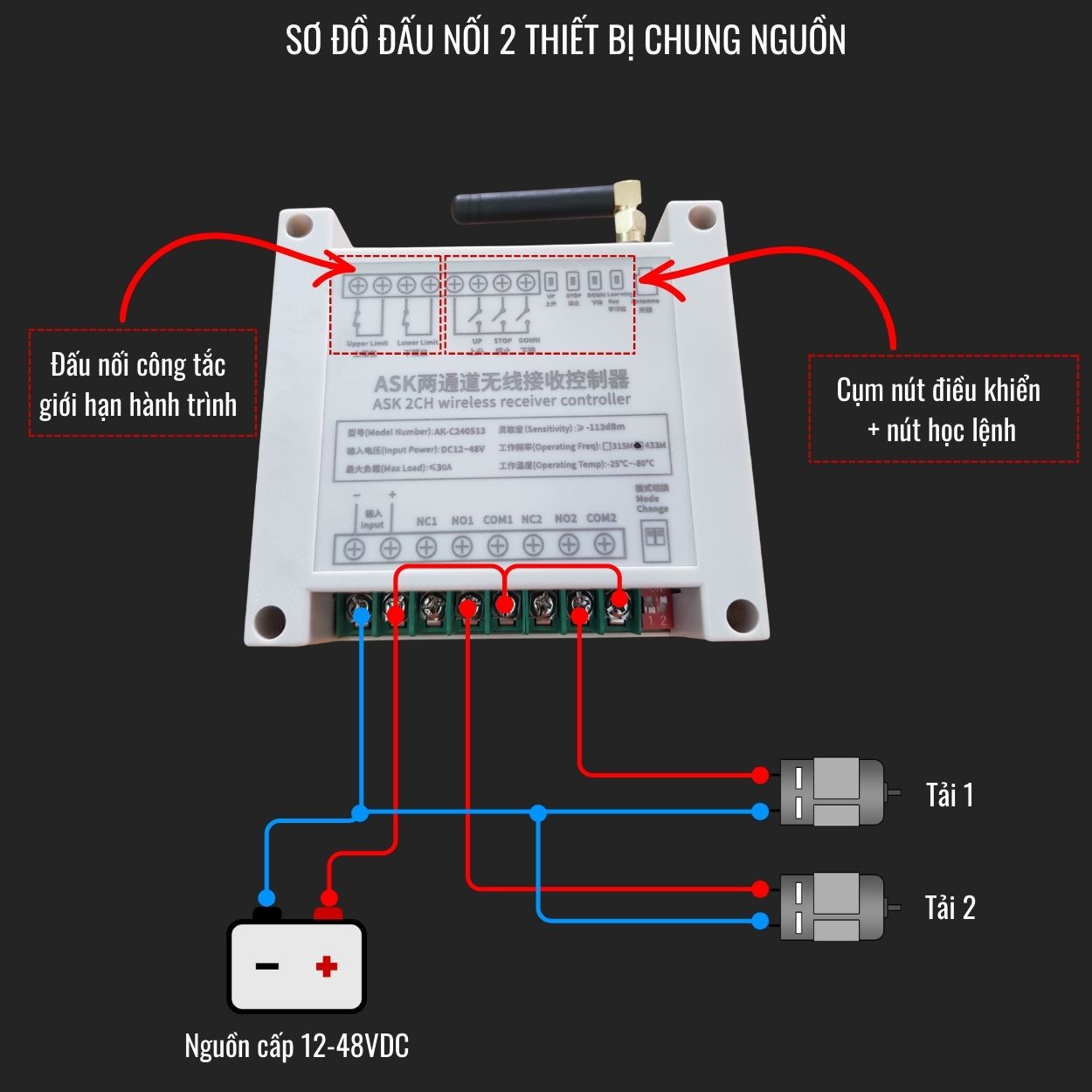

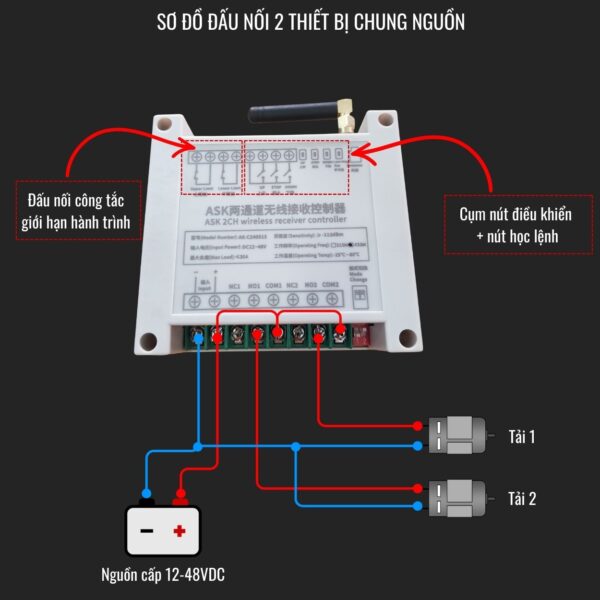

Sơ đồ đấu nối chung nguồn

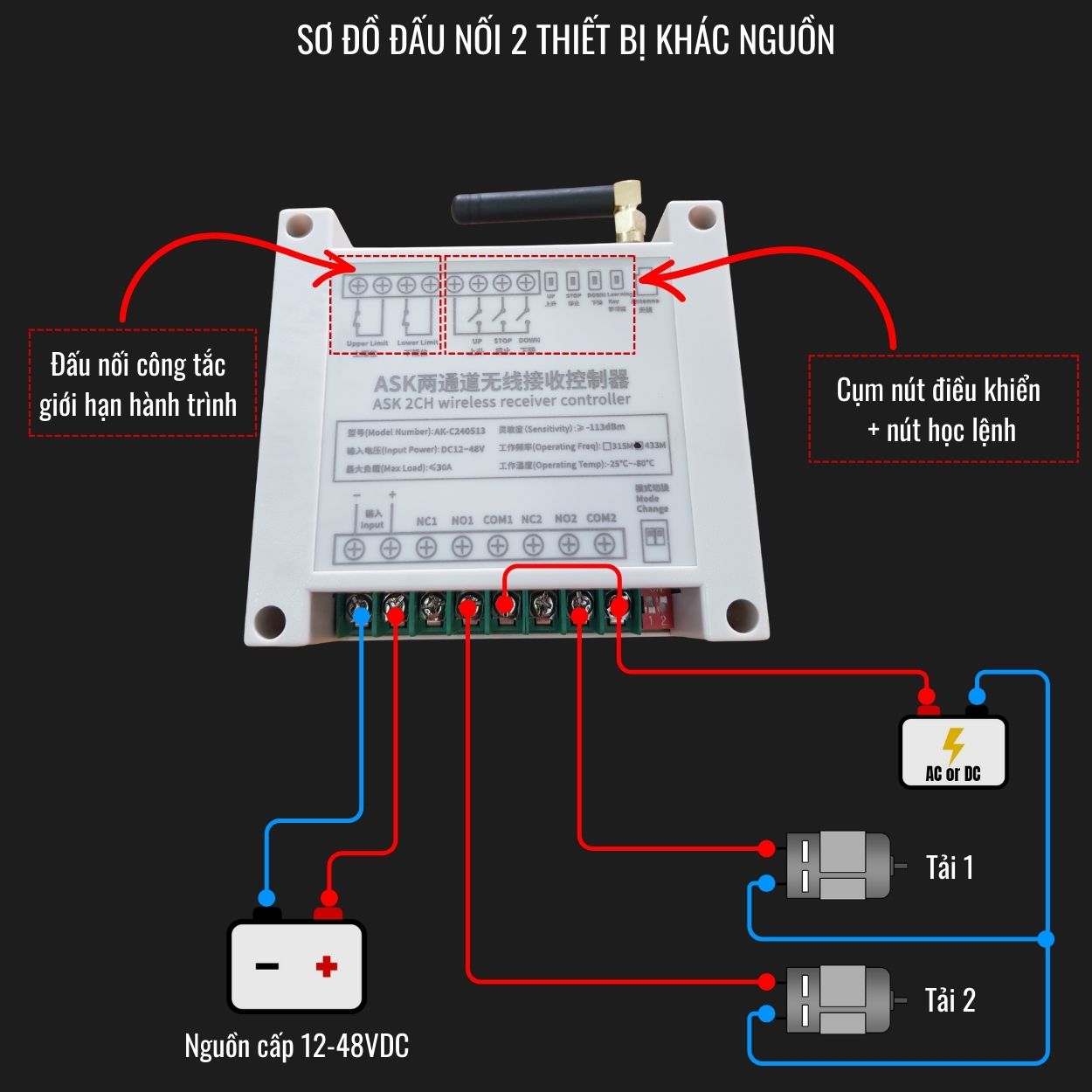

Sơ đồ đấu nối khác nguồn

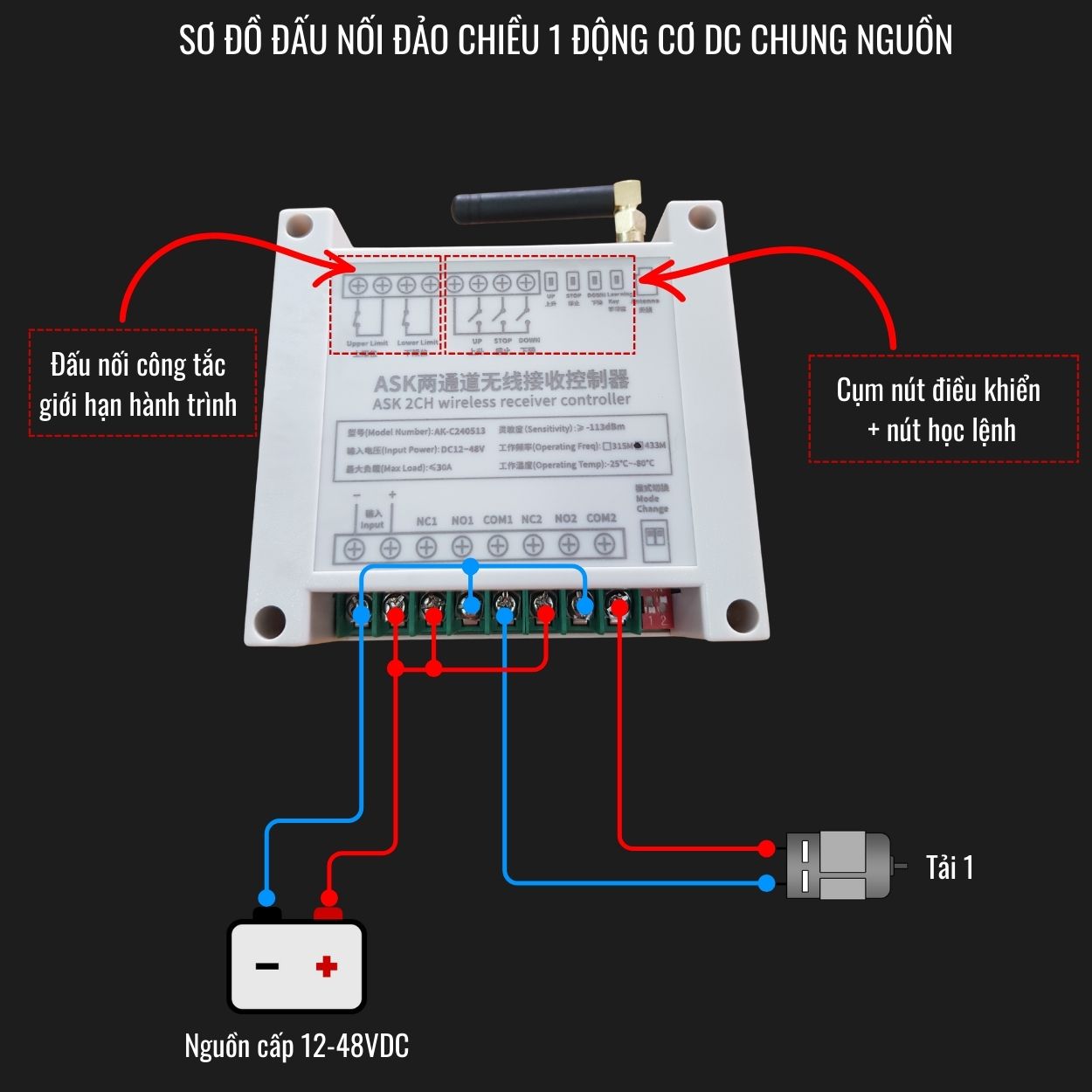

Sơ đồ đảo chiều động cơ

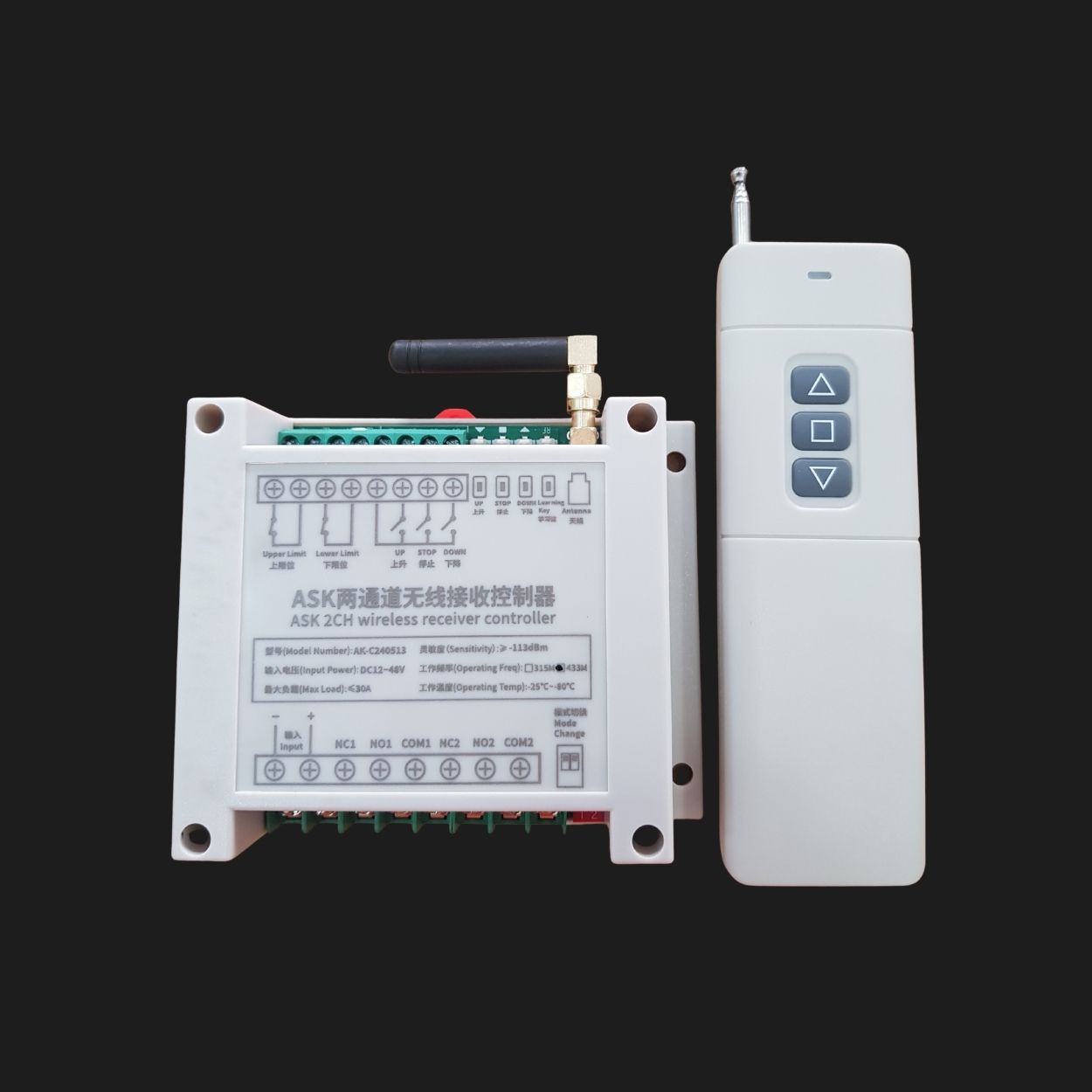

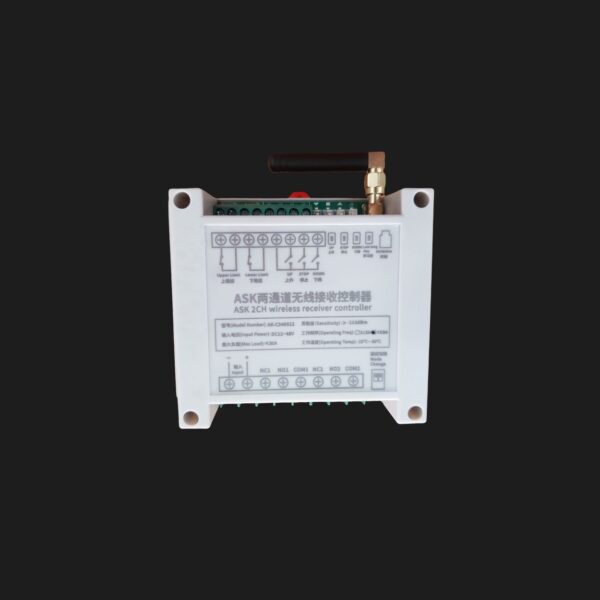

Hình ảnh sản phẩm
