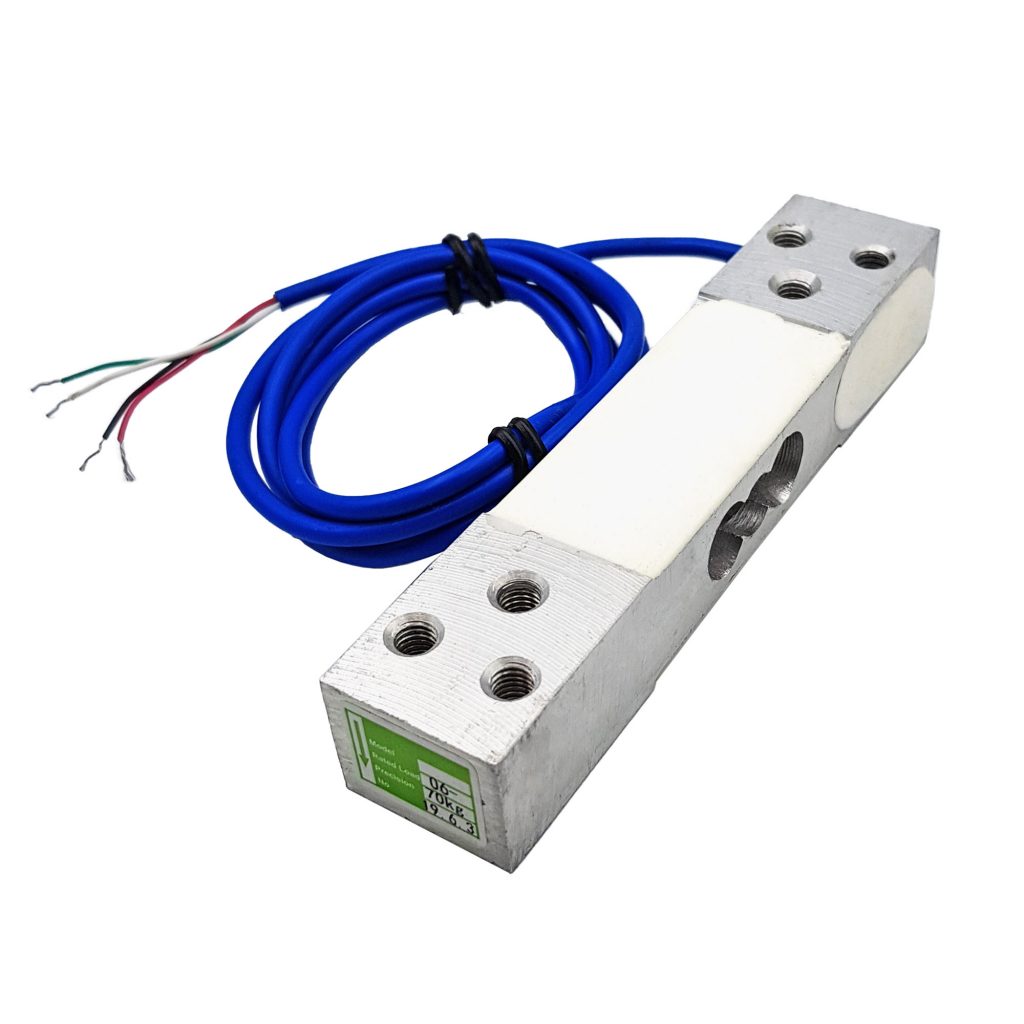

Cảm biến cân nặng Loadcell 70kg

Cảm biến cân nặng Loadcell 70kg

160.000₫

Mã sản phẩm: ET9K

Sản phẩm hiện đang hết hàng.

uniEAEE Xem chi nhánh còn hàng
Mua sỉ Giá
5+ 156.000₫
10+ 153.500₫
30+ 150.500₫
50+ 147.000₫

Cảm biến cân nặng Loadcell 70kg điện áp kích thích 5VDC. Phạm vi nhiệt độ -20°C + 60°C. Phạm vi quá tải an toàn, quá tải tối đa 120%

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN
  • Cộng thêm 16 điểm tích lũy
  • TP.HCM: Miễn phí vận chuyển đơn hàng từ 300k
    Tỉnh thành khác: Miễn phí vận chuyển đơn hàng từ 500k

    Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

Cảm biến cân nặng Loadcell 70kg là sản phẩm đặc thù, nên khi mua cần lưu ý nếu thang đo nền tảng điện tử thay thế cảm biến, thông thường cần phải hiệu chỉnh lại trước khi sử dụng. Cần phải biết quy trình hiệu chuẩn của thang đo.

Thông số kỹ thuật của Cảm biến cân nặng Loadcell 70kg

  • Tích hợp lỗi 0.02% FS
  • Nhạy 1,0 ± 0.1mv / v
  • Phi tuyến 0.02% FS
  • Tầm quan trọng 0.02% FS, 0.02% leo FS / 10min
  • Zero đầu ra ± 2% FS
  • Trở kháng đầu vào 405 ± 10Ω
  • Trở kháng đầu ra của 350 ± 3
  • Điện áp kích thích 5VDC
  • Phạm vi bù nhiệt độ 12 VDC 10°C ~ + 40°C
  • Phạm vi nhiệt độ -20°C + 60°C
  • Hiệu ứng nhiệt độ 0 0,03% FS / 10°C
  • Hiệu ứng nhiệt độ nhạy cảm 0,02% FS / 10°C
  • Phạm vi quá tải an toàn, quá tải tối đa 120%
  • Phạm vi bảo vệ 150%
  • Kết nối với module HX711:
    • Trắng E+
    • Đen : E-
    • Đỏ : A+
    • Xanh : A

Hướng dẫn kiểm tra dây Loadcell

  • Lập bảng đo từng cặp trở
  • 4 dây đỏ, đen, xanh, trắng. Đo lần lượt 2 dây sẽ được 6 cặp giá trị khác nhau.
  • Loại bỏ 4 cặp có giá trị nhỏ nhất, trong 2 cặp dây còn lại, cặp nào có giá trị lớn hơn là cặp dây nguồn, cặp có giá trị nhỏ hơn là cặp dây tín hiệu.

Ví dụ:

kiểm tra dây Loadcell

Sau khi kiểm tra xong ta được 2 cặp dây đỏ và xanh, đen và trắng. Để kết nối với mạch chuyển đổi HX711, ta kết nối như sau:

  • Trắng E+
  • Đen : E-
  • Đỏ : A+
  • Xanh : A
  • Lưu ý: Mỗi loadcell có thể có các cặp dây khác nhau, nên cần kiểm tra chính xác trước khi sử dụng.
