Cảm biến nhiệt độ, độ ẩm SHT20 RS485

Cảm biến nhiệt độ, độ ẩm SHT20 RS485 sử dụng chip cấp công nghiệp và cảm biến nhiệt độ và độ ẩm SHT20 được nhập khẩu chính xác cao để đảm bảo độ tin cậy tuyệt vời, độ chính xác cao và khả năng thay thế lẫn nhau. Áp dụng giao diện phần cứng RS485 ( với thiết kế chống sét ) , lớp giao thức tương thích với giao thứcModbus-Rtu công nghiệp tiêu chuẩn . Đây sản phẩm thiếtMODBUS giao thức trong một giao thức phổ biến, người dùng có thể chọn giao thức truyền thông riêng của họ, giao thức bình thường với tải lên tự động ( kết nối RS485 ví dụ, nhiệt độ và độ ẩm sẽ được tự động đầu ra bởi công cụ chuyển nối tiếp ).

Sản phẩm nổi bật:

• Sản phẩm cấp công nghiệp, cảm biến nhiệt độ và độ ẩm SHT20 tốc độ cao, truyền thông RS485
• Giao thức MODBUS chuẩn được tích hợp với giao thức chung, và người dùng có thể tự chọn giao thức truyền thông
• Tốc độ truyền có thể được thiết lập bởi chính nó
• Giao thức bình thường có chức năng tải lên tự động và tốc độ tải lên có thể được đặt theo chính nó

Thông số sản phẩm Cảm biến nhiệt độ, độ ẩm SHT20 RS485:

• Điện áp làm việc: DC 4 – 12VDC
• Công suất tối đa: 0,2W
• Nhiệt độ làm việc: nhiệt độ -20 ° C +60 ° C , độ ẩm 0% RH-100% RH
• Độ chính xác: nhiệt độ ± 0,3 ° C (25 ° C ) , độ ẩm ± 3% RH (25 ° C )
• Giao diện đầu ra: Giao tiếp RS485 ( giao thức MODBUS chuẩn và giao thức tùy chỉnh), xem mô tả giao thức để biết thêm chi tiết
• Địa chỉ thiết bị: có thể được đặt 1 – 247 , mặc định là 1
• Tốc độ truyền: 9600 mặc định (người dùng có thể đặt), 8 data, 1 stop, no parity
• Kích thước: 60 * 30 * 18 mm

Kích thước Cảm biến nhiệt độ, độ ẩm SHT20 RS485:

Sơ đồ chân:

Cách test với phần mềm heculus:

Link tải phần mềm heculus: https://www.hw-group.com/software/hercules-setup-utility

Mạch USB to RS485:

• https://nshopvn.com/product/mach-usb-to-rs485-ft232/
• https://nshopvn.com/product/mach-chuyen-doi-usb-to-ttl-rs485-ft232/
• https://nshopvn.com/product/mach-chuyen-doi-giao-tiep-usb-to-rs485/

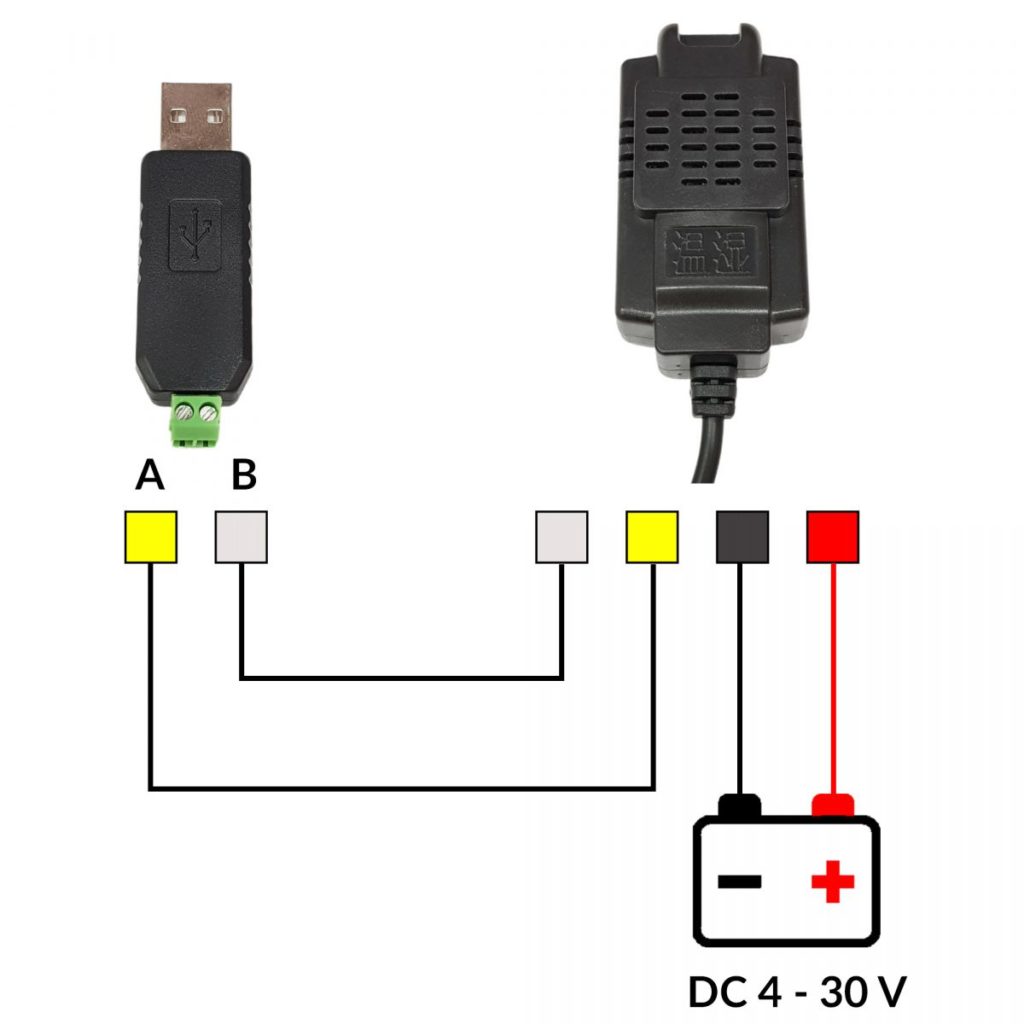

Kết nối chân:

• cấp nguồn 12 cho SHT20 chân đỏ và chân đen
• kết nối với usb rs485: chân vàng +  chân A, chân trắng + chân B

Mở phần mềm, chọn port của usb và gửi code để đọc dữ liệu:

• READ: trả về giá trị nhiệt độ và độ ẩm
• AUTO: tự động trả về giá trị nhiệt độ và độ ẩm liên tục
• STOP: dừng gửi về dữ liệu
• BR: XXXX đặt tốc độ truyền (9600 ~ 19200 )
• TC: XX.X hiệu chỉnh nhiệt độ ( – 10.0 ~ 10.0 độ C)
• HC: XX.X hiệu chỉnh độ ẩm ( – 10.0 ~ 10.0 RH )
• HZ: XXX đặt tần số gửi dữ liệu ( ví dụ HZ: 2 tốc độ báo là 2 s)

Giao thức MODBUS ( MODBUS protocol )

tham khảo tài liệu tiếng anh tại đây: https://goteborgsaventyrscenter.se/product/2d4288yn01v5/temperature-and-humidity-transmitter-sht20-rs485-digital-sensor-module-high-precision-industrial-modbus-rtu-protocol-monitoring

Mã chức năng được sử dụng bởi sản phẩm:

• 0x03: Đọc đăng ký giữ ( read holding registers )
• 0x04:  Đọc đăng nhập đầu vào ( read input registers )
• 0x06: Viết một thanh ghi giữ ( write a single holding register )
• 0x10: Viết nhiều thanh ghi giữ (write multiple hold registers )

Modbus định dạng truyền thông :

Máy chủ gửi một khung dữ liệu:

Địa chỉ Slave

Mã hàm

Đăng ký địa chỉ Byte cao

Đăng ký địa chỉ Byte thấp

Số lượng đăng ký Byte cao

Số lượng đăng ký Byte thấp

CRC Byte cao

CRC Byte thấp

Khung dữ liệu phản hồi nô lệ:

Địa chỉ Slave

Mã hàm đáp ứng

Số byte

Đăng ký1 dữ liệu Byte cao

Đăng ký1 dữ liệu Byte thấp

Đăng kýdữ liệuN Byte cao

Đăng kýdữ liệuN Byte thấp

CRC Byte cao

CRC Byte thấp

Khung lệnh MODBUS

Máy chủ đọc khung lệnh nhiệt độ (0x04) :

Địa chỉ Slave	Mã hàm	Đăng ký địa chỉ Byte cao	Đăng ký địa chỉ Byte thấp	Số lượng đăng ký Byte cao	Số lượng đăng ký Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x00	0x01	0x00	0x01	0x60	0x0a

Khung dữ liệu phản hồi nô lệ:

Địa chỉ Slave	Mã hàm	Số byte	Nhiệt độ Byte cao	Nhiệt độ Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x02	0x01	0x31	0x79	0x74

Giá trị nhiệt độ = 0x131, được chuyển thành số thập phân305 , giá trị nhiệt độ thực tế = 305/10 = 30,5 ° C

Chú ý: Nhiệt độ Symbol được 16 hệ thập lục phân, nhiệt độ = 0xFF33, chuyển đổi sang thập phân -205 nhiệt độ thực tế = -20,5 °] C;.

Máy chủ đọc khung lệnh độ ẩm (0x04) :

Địa chỉ Slave	Mã hàm	Đăng ký địa chỉ Byte cao	Đăng ký địa chỉ Byte thấp	Số lượng đăng ký Byte cao	Số lượng đăng ký Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x00	0x02	0x00	0x01	0xC1	0xCA

Khung dữ liệu phản hồi nô lệ:

Địa chỉ Slave	Mã hàm	Số byte	Độ ẩm Byte cao	Độ ẩm Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x02	0x02	0x22	0xD1	0xBA

Giá trị độ ẩm = 0x222, được chuyển đổi sang thập phân 546 , giá trị độ ẩm thực tế = 546/10 = 54,6% ;

Đọc liên tục khung lệnh nhiệt độ và độ ẩm (0x04) :

Địa chỉ Slave	Mã hàm	Đăng ký địa chỉ Byte cao	Đăng ký địa chỉ Byte thấp	Số lượng đăng ký Byte cao	Số lượng đăng ký Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x00	0x01	0x00	0x02	0x20	0x0B

Khung dữ liệu phản hồi nô lệ:

Địa chỉ Slave	Mã hàm	Số byte	Nhiệt độ Byte cao	Nhiệt độ Byte thấp	Độ ẩm Byte cao	Độ ẩm Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x04	0x04	0x01	0x31	0x02	0x22	0x2A	0xCE

Đọc nội dung của thanh ghi giữ (0x03) :

Lấy địa chỉ nô lệ làm ví dụ:

Địa chỉ Slave	Mã hàm	Đăng ký địa chỉ Byte cao	Đăng ký địa chỉ Byte thấp	Số lượng đăng ký Byte cao	Số lượng đăng ký Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x03	0x01	0x01	0x00	0x01	0xD4	0x0F

Khung phản hồi nô lệ:

Địa chỉ Slave	Mã hàm	Số byte	Địa chỉ Slave Byte cao	Địa chỉ Slave Byte thấp	CRC Byte cao	CRC Byte thấp
0x01	0x03	0x02	0x00	0x01	0x30
