Combo tự chế bộ phát âm thanh tự động V1

Combo tự chế bộ phát âm thanh tự động V1 là combo đầy đủ để chúng ra có thể làm một bộ phát âm thanh tự động được ứng dụng rộng rãi trong đời sống, ví dụ như bộ chào khách hàng, báo âm thanh khi có vật cản (khi xe ô tô đi lùi), báo trộm, báo yêu cầu thực hiện những quy định (báo xếp hàng, báo rửa tay sát khuẩn, báo nhắc nhở chấm công …) và rất nhiều ứng dụng hay khác. Combo sử dụng ít mạch, nhỏ gọn, dễ dàng lắp đặt. Combo dùng mạch phát âm thanh MP3 JQ6500 với 2Mbyte hoặc MP3 BY8301 với 4Mbyte bộ nhớ, có thể tải file âm thanh trực tiếp vào IC mà không cần phải dùng thẻ nhớ, ngoài ra combo dùng cảm biến vật cản hồng ngoại E18-D80NK giúp chống nhiễu ở những nơi có ánh sáng mạnh như ngoài trời.

Thông số kỹ thuật

• Điện áp làm việc: 5VDC
• Bộ nhớ module MP3: JQ6500 2Mbyte / BY8301 4Mbyte
• Khoảng cách phát hiện của cảm biến: 3 ~ 80cm
• Trọng lượng combo: 255g

Tính năng

• Không cần dùng thẻ nhớ, USB; file âm thanh được lưu vào IC tiện lợi
• Cảm biến chống nhiễu tốt, có thể sử dụng trong nhà và ngoài trời
• Module có thể phát âm thanh trực tiếp ra loa, nếu cần âm thanh lớn có thể dùng thêm mạch khuếch đại âm thanh

Trọn bộ sản phẩm của combo bao gồm

• Module phát âm thanh MP3 JQ6500 (YSNC) hoặc Module phát âm thanh MP3 BY8301-16P
• Module tạo trễ 0-10000s JK11B 5VDC (921H)
• Cảm Biến Vật Cản Hồng Ngoại E18-D80NK (5XZY)
• Loa 3W 4Ohm 50mm (CYPM)
• Jack DC 5.5 khóa ốc (loại tốt) (7KWD)
• Công tắc 10x15mm (G1Z6)
• Nguồn adapter 5V 2A (6VAC)
• Ngoài ra các bạn có thể mua thêm dây điện, hộp nhựa nếu cần

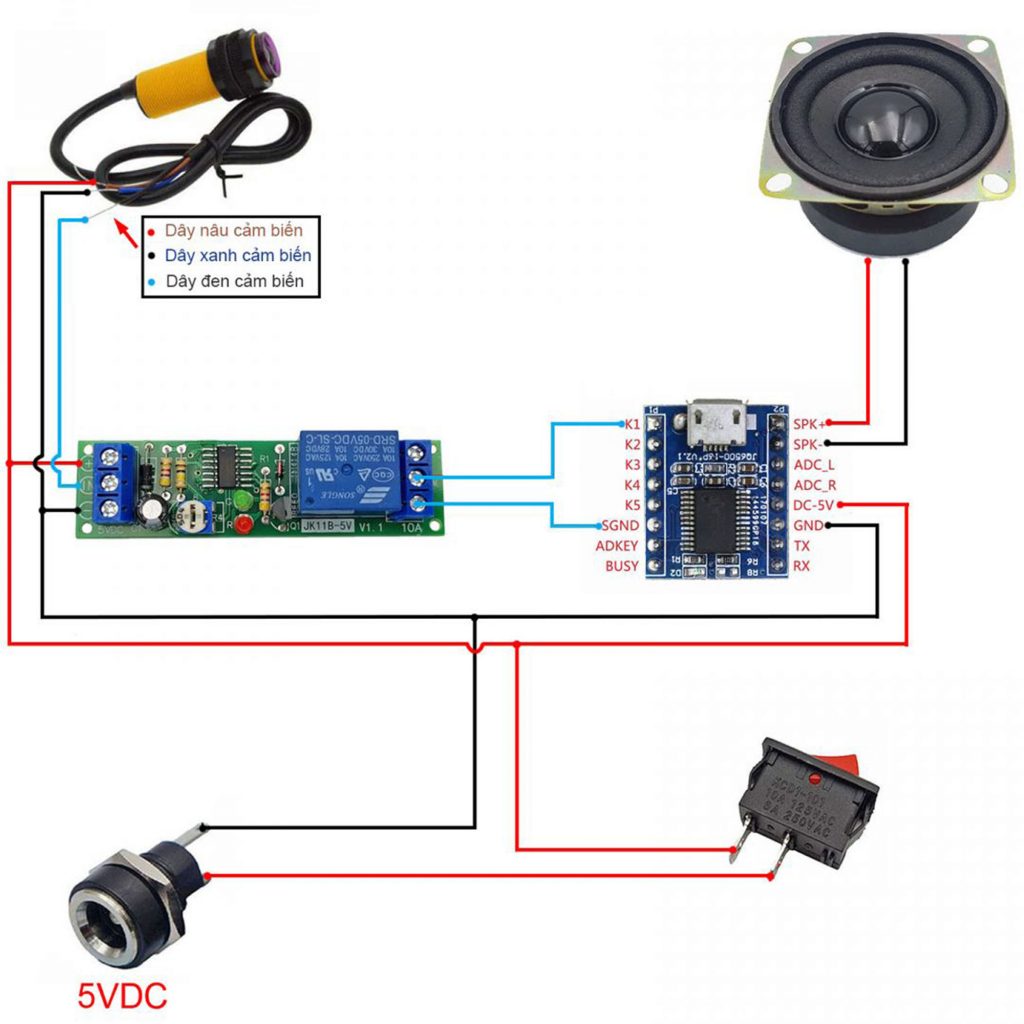

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V1 JQ6500

Hướng dẫn nạp file âm thanh cho mạch

Tải phần mềm về, giải nén sau đó mở file nạp âm thanh

Linh tải phần mềm: https://drive.google.com/file/d/1lt-A52CmeMYT5vDB-T2R04J5UHb2_9Y2/view

Tiếp theo nhấn Tim kiem, chọn MỞ FILE và chọn file âm thanh cần nạp

Tiếp theo nhấn UPLOAD để nạp file, khi nào báo Done là thành công

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V1 BY8301

Hướng dẫn sử dụng combo:

Hướng dẫn nạp file âm thanh vào module MP3 BY8301-16P

Combo có 2 chế độ làm việc

Chế độ 1: Khi phát hiện vật cản, mạch phát âm thanh, trong quá trình phát âm thanh nếu có vật cản lần 2 mạch sẽ phát lại từ đầu. Chế độ này thời gian trễ chỉ cần để 1 giây.

Chế độ 2: Khi phát hiện vật cản, mạch phát âm thanh, trong quá trình phát âm thanh nếu có vật cản lần 2 mạch vẫn sẽ phát âm thanh cho đến hết. Chế độ này cần chỉnh thời gian trễ của mạch trễ lớn hơn thời gian phát của file âm thanh (Tối đa chỉ 10000s).

Lưu ý: Mặc định mạch trễ đang là kích mức cao, vui lòng chuyển sang kích mức thấp. Thời gian trễ mặc định đang trong khoảng 0 ~ 10s, hãy điều chỉnh thời gian phù hợp với file âm thanh nếu sử dụng chế độ 2.

Hướng dẫn tạo giọng nói miễn phí

Bước 1: Tạo tài khoản

Bước 2: Tạo project mới

Bước 3: Biên soạn nội dung và tải về file âm thanh
