Màn hình LCD1602 Xanh Dương

Màn hình LCD1602 Xanh Dương

28.000₫

Mã sản phẩm: KE8S

Sản phẩm hiện đang còn hàng.

uniEAEE Xem chi nhánh còn hàng

Màn hình LCD1602 xanh dương Điện áp hoạt động là 5V, Chữ trắng, nền xanh dương, Kích thước: 80 x 36 x 12.5mm

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN
  • Cộng thêm 2 điểm tích lũy
  • Miễn phí vận chuyển

    HCM: đơn hàng từ 300k, Tỉnh thành khác: đơn hàng từ 500k

    Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

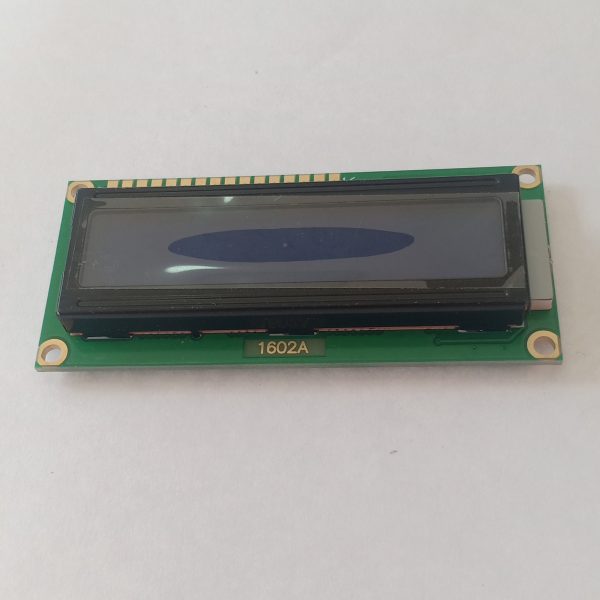

Màn hình LCD1602 xanh dương sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ dàng sử dụng hơn nếu đi kèm mạch chuyển tiếp I2C

THÔNG SỐ MÀN HÌNH LCD1602 XANH DƯƠNG

  • Điện áp hoạt động là 5V.
  • Kích thước: 80 x 36 x 12.5mm
  • Chữ trắng, nền xanh dương
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu
  • Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.






 Chân Ký hiệu   Mô tả   Giá trị
  1   VSS   GND   0V
  2    VCC   5V
  3   V0   Độ tương phản
  4   RS   Lựa chọn thanh ghi   RS=0 (mức thấp) chọn thanh ghi lệnh

  RS=1 (mức cao) chọn thanh ghi dữ liệu

  5   R/W   Chọn thanh ghi đọc/viết dữ liệu   R/W=0 thanh ghi viết

  R/W=1 thanh ghi đọc

  6   E   Enable
  7   DB0   Chân truyền dữ liệu   8 bit: DB0DB7
  8   DB1
  9   DB2
  10   DB3
  11   DB4
  12   DB5
  13   DB6
  14   DB7
  15   A   Cực dương led nền   0V đến 5V
  16   K   Cực âm led nền   0V



SƠ ĐỒ LẮP MẠCH TRỰC TIẾP VỚI ARDUINO :

Màn hình LCD1602 Xanh Dương



SƠ ĐỒ LẮP MẠCH VỚI ARDUINO THÔNG QUA MẠCH I2C :

Màn hình LCD1602 Xanh Dương

————————CODE THAM KHẢO————————-

Tài liệu: LCD HD44780

Thư viện LiquidCrystal.h
