Mạch bảo vệ pin 1S 4.2V Lithium ion

Mạch bảo vệ pin 1S có chức năng sạc và bảo vệ 1 cell pin. Mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, quá áp.

THÔNG SỐ KỸ THUẬT

• Điện áp phát hiện quá tải: 4,25 ± 0,05V
• Điện áp giải phóng quá tải: 4,23V ± 0,05V
• Điện áp phát hiện quá tải: 2,45 ± 0,1V
• Giới hạn trên dòng liên tục: 12A
• Phát hiện quá dòng: 15A
• Điện áp sạc: 4.2V
• Kích thước sản phẩm: 35 * 7.4 * 2.2MM
• MOS: 8205A * 6

Các tính năng chính:

  Bảo vệ quá tải, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá dòng.

HƯỚNG DẪN ĐẤU DÂY MẠCH BẢO VỆ PIN 1S:

• B + được kết nối với pin dương.
• B- kết nối pin âm.
• P + là đầu vào tích cực của đầu ra pin
• P- là đầu vào âm của đầu ra pin

Lưu ý:

• 1. Hãy chú ý đến các điều kiện của điện áp đầu vào và đầu ra và dòng điện tải, để mức tiêu thụ điện trong bảng bảo vệ không vượt quá mức tiêu thụ điện năng cho phép của các thông số điện.
• 2. Dòng tải không thể được vận hành trong một thời gian dài giữa dòng làm việc liên tục giới hạn trên và dòng bảo vệ quá dòng.
• 3. Khi pin được kết nối, có khả năng nó sẽ không xả. Trong trường hợp này, cần phải cắm nguồn đầu vào để kích mới có thể được hoạt động bình thường.
• 4. Mặc dù bảng bảo vệ có mạch bảo vệ chống tĩnh điện tích hợp, vui lòng không chạm vào bảng bằng tay khi bảng bảo vệ hoạt động, để tránh làm hỏng tĩnh cho bảng bảo vệ.

Kích thước sản phẩm

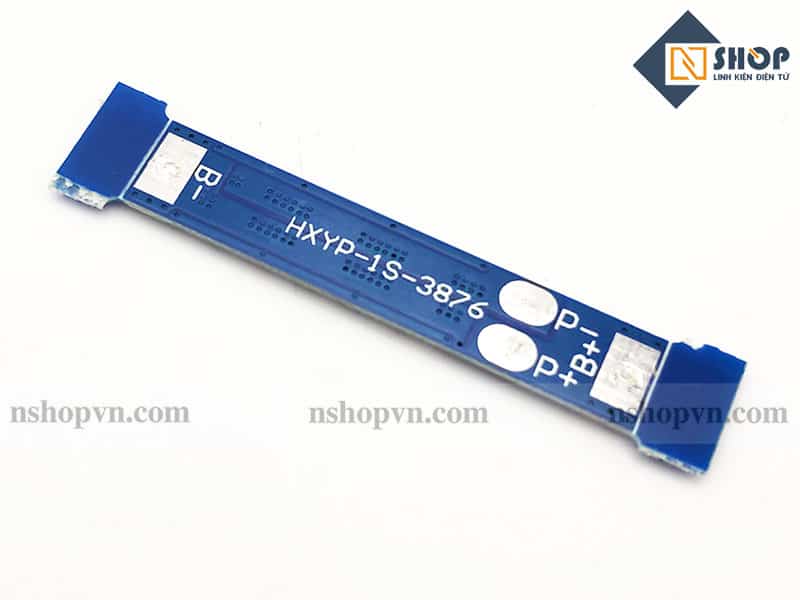

Hình ảnh sản phẩm
