Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A

Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A thường được dùng để điều khiển các động cơ DC, xi lanh điện, nam châm điện… có chức năng đảo chiều, dừng. Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A điều khiển từ xa bằng remote hoặc điều khiển thủ công dễ sử dụng và tiện ích.

REMOTE có thể mua thêm:

• Remote 3 kênh treo tường
• Remote 3 kênh chống nước

Thông số kỹ thuật của Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A

• Điện áp ra bằng điện áp đầu vào
• Dòng tiêu thụ:
  • Ở chế độ chờ: 10mA
  • Ở chế độ làm việc: 75mA
• Đầu ra tải relay: 40A
• Khoảng cách điều khiển từ xa: tối đa 30m
• Kích thước bộ điều khiển: 115x90x40 mm
• Trọng lượng: 200g
• Mạch điều khiển đảo chiều động cơ từ xa 12VDC 40A
  • Điện áp làm việc: 12VDC
• Mạch điều khiển đảo chiều động cơ từ xa 24VDC 40A
  • Điện áp làm việc: 24VDC

Hướng dẫn sử dụng Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A

• Nhấn giữ nút SET trên mạch đến khi đèn nhấp nháy để xóa lệnh
• Để học lệnh nhấn nút SET 1 lần, đèn đỏ sáng lên sau đó nhấn nút trên remote 4 lần để học lệnh
• 2 nút lên và xuống để đảo chiều động cơ, nút giữa để dừng động cơ
• Có thể kết nối các công tắc, nút nhấn với các chân S1, GND, S2, STOP trên mạch để điều khiển bằng tay
• Có 2 chế độ điều khiển L và M, thay đổi vị trí cắm jump trên mạch để chuyển chế độ. Jump ở vị trí 1,2 là chế độ M, ở vị trí 2,3 là chế độ L. Mỗi lần thay đổi chế độ bạn phải reset lại nguồn điện để mạch hoạt động
• Ghim được gắn ở vị trí UP, COM, DOWN trên mạch, khi 2 ghim được gắn ngõ ra là: +-12VDC. Khi ghim gắn ở UP và COM ngõ ra là: 12V, 0V, khi ghim gắn ở DOWN và COM ngõ ra là: -12V, 0V

Kích thước của Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A

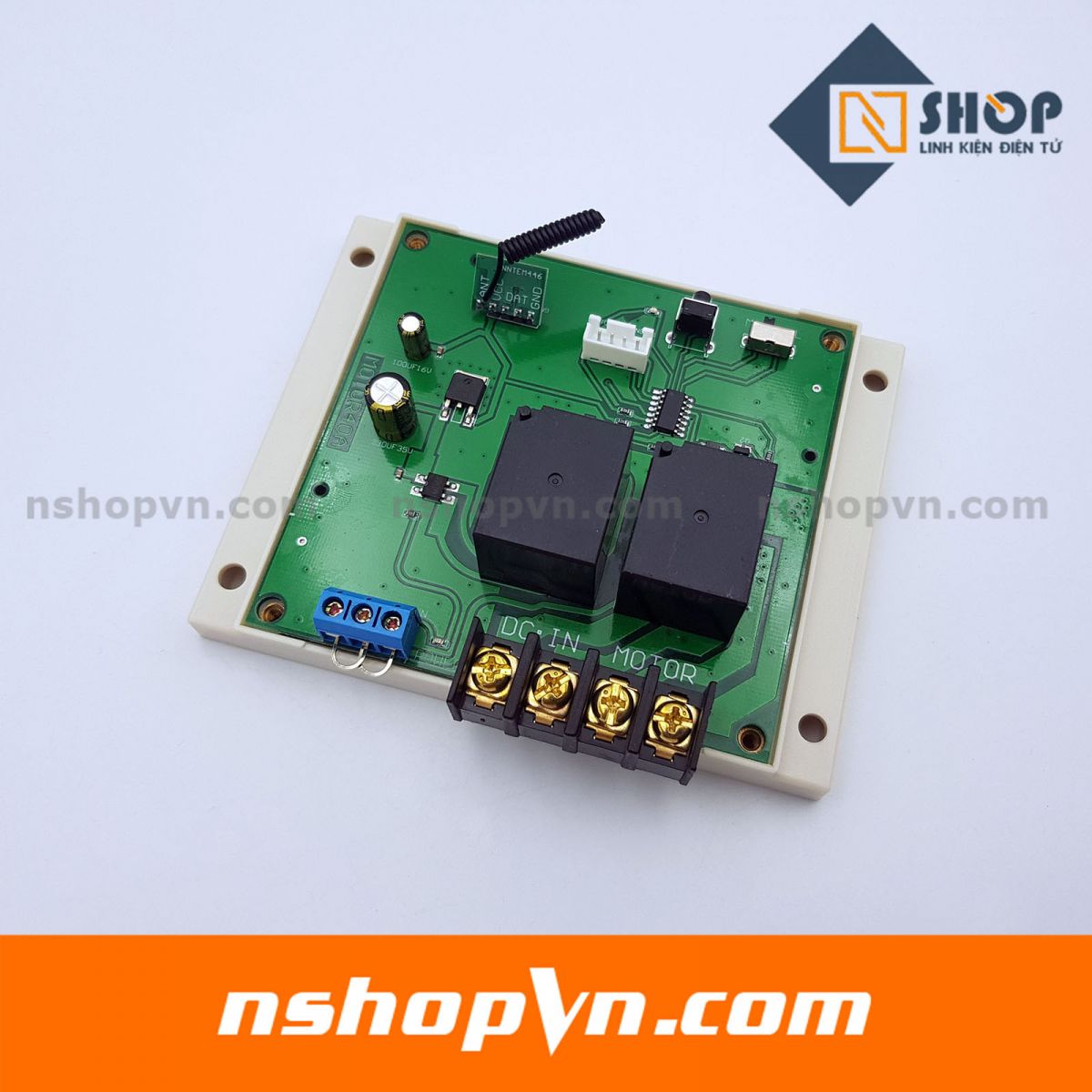

Hình ảnh của Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 40A
