Mạch điều khiển RF 315Mhz 6 kênh kèm remote 1000m

Mạch điều khiển RF 315Mhz 6 kênh kèm remote 1000m  là mạch dùng để bật tắt từ xa tối đa 6 thiết bị. Các thiết bị có thể sử dụng nguồn 220VAC hoặc các thiết bị sử dụng nguồn DC đều được. Mạch có nhiều kiểu học lệnh khác nhau vì vậy  phù hợp với nhiều nhu cầu người sử dụng. Mỗi relay ra sẵn 3 chân NO COM NC. Mạch có thiết kế gọn đẹp, bền, có vỏ nhựa bảo vệ.

THÔNG SỐ KỸ THUẬT:

• Nguồn nuôi: 12VDC
• Relay điều khiển: 10A 120VAC/   20A 14VDC
• Phương pháp học lệnh: nút nhấn + remote
• Bảo vệ ngược cực: không (vui lòng xem kĩ kí hiệu trên mạch để tránh đấu nhầm)
• Tần số: 315Mhz
• Khoảng cách điều khiển: 1000m (điều kiện thông thoáng )

HƯỚNG DẪN SỬ DỤNG:

Xóa remote:

Giữ nút học lệnh trên mạch điều khiển khoảng 10 giây > đèn báo sáng lên rồi tắt là đã xóa lệnh thành công

Thay đổi chức năng:

• 6 Relay tự giữ trạng thái: nhấn nút học lệnh 1 lần (đèn đỏ sáng) , sau đó nhấn phím số 1 trên remote để học lệnh (đèn đỏ chớp nháy)
• 6 Relay không giữ trạng thái: nhấn nút học lệnh 1 lần (đèn đỏ sáng). sau đó nhấn phím số  4 trên remote để học lệnh (đèn đỏ chớp nháy)
• Chế độ khóa liên động (nút này bật, nút kia tắt theo cặp): nhấn nút học lệnh 1 lần (đèn đỏ sáng). sau đó nhấn phím số 2 trên remote để học lệnh (đèn đỏ chớp nháy)
• 3 Relay giữ trạng thái (1-2-3), 3 relay không giữ (4-5-6): nhấn nút học lệnh 1 lần (đèn đỏ sáng). sau đó nhấn phím số  3 trên remote để học lệnh (đèn đỏ chớp nháy)
• 1 Relay giữ trạng thái (1), các relay còn lại không giữ (4-5-6): nhấn nút học lệnh 1 lần (đèn đỏ sáng). sau đó nhấn phím số  5 trên remote để học lệnh (đèn đỏ chớp nháy)

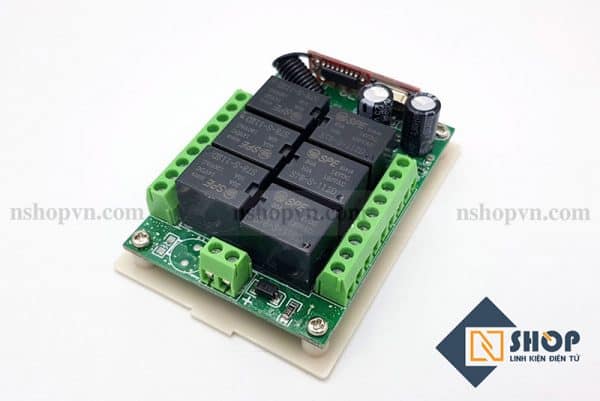

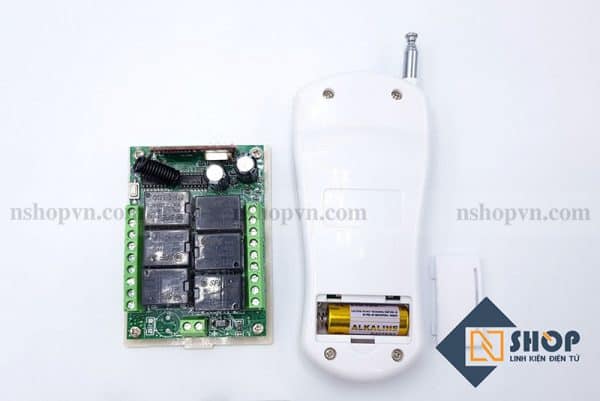

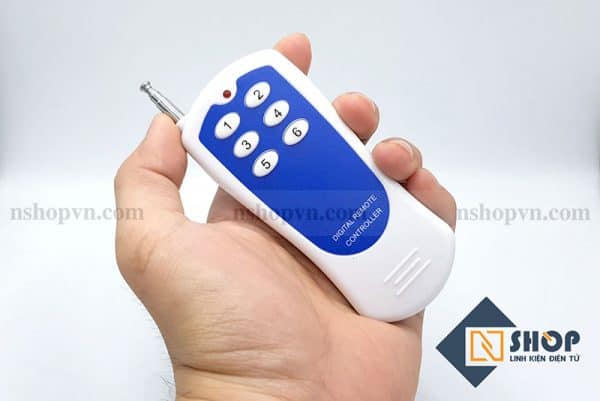

HÌNH MẠCH ĐIỀU KHIỂN RF 315Mhz 6 KÊNH
