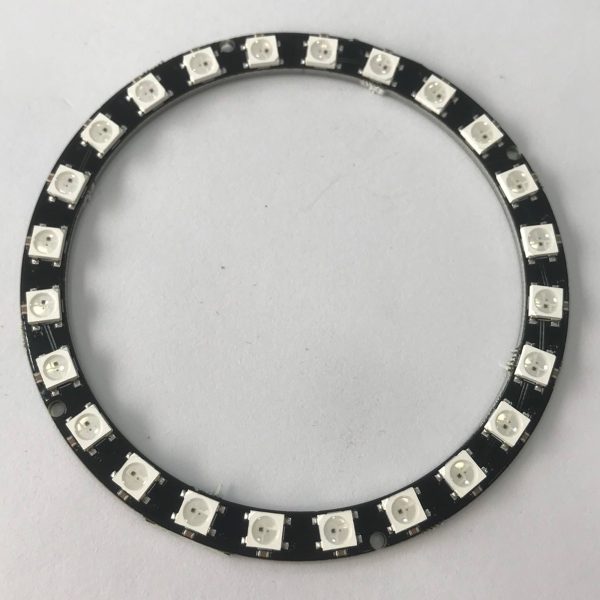

Mạch Hiển Thị NeoPixel Ring 24 RGB LED WS2812

Mạch Hiển Thị NeoPixel Ring 24 RGB LED WS2812

Led Ring NeoPixel 24 RGB LED WS2812

80.000₫

Mã sản phẩm: VUM3

Sản phẩm hiện đang còn hàng.

uniF2E4 Xem chi nhánh còn hàng

Mạch hiển thị NeoPixel Ring 24 RGB LED WS2812. Cỡ Led: SMD 5050 Led. Chuẩn giao tiếp: 1 wire.

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN
  • Cộng thêm 8 điểm tích lũy
  • TP.HCM: Miễn phí vận chuyển đơn hàng từ 300k
    Tỉnh thành khác: Miễn phí vận chuyển đơn hàng từ 500k

    Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

Mạch hiển thị NeoPixel Ring 24 RGB LED WS2812 bao gồm 24 Led RGB WS2812 giao tiếp nối tiếp qua chuẩn giao tiếp 1 wire (chỉ cần 1 chân data duy nhất), mạch rất dễ sử dụng với bộ thư viện hỗ trợ đi kèm với khả năng hiển thị của mỗi Led lên đến 16777216 màu và 256 cấp độ sáng khác nhau, phù hợp cho các ứng dụng trang trí, hiển thị: đồng hồ led, vòng đeo tay led,…

Thông số mạch hiển thị NeoPixel Ring 24 RGB

  • IC chính: LED RGB WS2812
  • Điện áp sử dụng: 4~7VDC (tốt nhất 5VDC)
  • Cỡ Led: SMD 5050 Led
  • Chuẩn giao tiếp: 1 wire.
  • Số Led hiển thị: 24
Mạch Hiển Thị NeoPixel Ring LED WS2812
Mạch Hiển Thị NeoPixel Ring LED WS2812

Sơ đồ chân:

  • DI: Data In, chân đầu vào dữ liệu kết nối với Vi điều khiển.
  • 5V: Chân nguồn 5VDC, có thể cấp 4~7VDC.
  • GND: Chân Mass, 0VDC.
  • DO: Data Out, dùng để nối tiếp tín hiệu đến các khối led khác.

Hướng dẫn sử dụng:

Xin đọc kỹ hướng dẫn để sử dụng các loại led Neopicel, Ws2812, 2811 bất kỳ 1 cách chính xác và bền bỉ

Đấu nối theo sơ đồ dưới đây:

Sơ đồ kết nối LED RGB WS2812
Sơ đồ kết nối LED RGB WS2812

Sau đó nạp thư viện của led vào và làm theo các bước sau để tiến hành test:

Hướng dẫn test LED RGB WS2812
Hướng dẫn test LED RGB WS2812

Chú ý:

  • Thứ tự chân của dây led: thứ tự chân của các led có thể thay đổi khác nhau, khi sử dụng luôn luôn chú ý đến ký hiệu ghi trên led, không được đấu theo hướng dẫn NeoPixcel bất kỳ mà không quan sát led của mình
  • Khi kết nối trực tiếp led NeoPixcel với vi điều khiển bất kỳ, luôn luôn kết nối GND trước bất cứ thứ gì, và khi tháo ra thì làm ngược lại tháo GND cuối cùng.
  • Khi sử dụng nguồn DC hoặc các pin có dung lượng lớn, chúng tôi khuyên bạn nên thêm 1 tụ điện (1000µF, 6.3V hoặc điện áp lớn hơn). kết nối đúng cực (-) và (+) . Sẽ tránh được tình trạng Dòng khởi động ban đầu làm chết Pixcel.
  • Với các Pixcel dạng chân cắm ( 5mm hoặc 8mm ) nên sử dụng tụ điện 0.1µF giữ các chân (-) và (+) hoặc giữa các Pixcel. Các Pixcel có thể hoạt động sai nếu không có các ” dải phân cách ” này. Các dây led và board đã có những thứ này trên mạch nên không cần quan tâm\
  • Thêm tụ điện 470Ω vào giữa chân Data của Vi điều khiển và chân Data INPUT của NeoPixcel đầu tiên có thể giúp ngăn đột biến trên đường truyền làm hỏng Pixcel dầu tiên. Hãy kiểm tra xem led của mình đã có điện trở này hay chưa, nếu có rồi thì không cần thêm

Có thể cấp nguồn từ chân của Arduino hay không: Arduino chỉ cung cấp đủ 500mA cho 5v, mỗi led khi sáng đầy đủ tiêu thụ khoảng 60mA, nên tính toán kỹ trước khi sử dụng trực tiếp nguồn từ Arduino, nếu nghi ngờ thì nên cấp riêng một nguồn cho led và nối chung chân GND của nguồn với chân GND của VDK

Hình sản phẩm:

Mạch Hiển Thị NeoPixel Ring 24 RGB LED WS2812

Mạch Hiển Thị NeoPixel Ring 24 RGB LED WS2812

Mạch Hiển Thị NeoPixel Ring 24 RGB LED WS2812
