Mạch STM32F103C8T6

Mạch STM32F103C8T6 nhỏ gọn, kit ra đầy đủ các chân của vi điều khiển, có cổng giao tiếp USB và cổng nạp SWD, thích hợp cho các bạn mới nghiên cứu về dòng vi điều khiển ARM.

Thông số kỹ thuật của Mạch STM32F103C8T6

• Vi điều khiển: STM32F103C8T6.
• Điện áp hoạt động: 3.3VDC
• Điện áp cấp 5VDC qua cổng Micro USB sẽ được chuyển đổi thành 3v3 qua IC nguồn và cấp cho Vi điều khiển chính.
• Có tích hợp sẵn thạch anh 8Mhz.
• Ra chân đầy đủ tất cả các GPIO và giao tiếp: CAN, I2C, SPI, UART / USART, USB.
• Có Led trạng thái nguồn.
• Có led PC13.
• Có nút Reset.
• Kích thước: 5.3cm x 2.2cm.

Sơ đồ nguyên lý

Sơ đồ chân

Hướng dẫn sử dụng với Arduino và St-link v2

Các bạn cài đặt theo Hướng dẫn sử dụng với Arduino và St-link v2 tại (https://tapit.vn/huong-dan-lap-trinh-stm32f1-voi-ide-arduino/). Code test nhấp nháy led chân PC13 và chân A0: chân PC13 được kết nối với led tích hợp trên mạch, nối chân A0 ra led, sau đó kết nối với sơ đồ sau:

STM32  ST-LINK
3.3V   -> 3.3V
GND  -> GND
SWIO -> SWDIO
SWCLK -> SWCLK*

Sau khi kết nối thì tiến hành nạp code sau để test

void setup() {

  pinMode(PC13, OUTPUT);
  pinMode(PA0, OUTPUT);
}

void loop() {
  digitalWrite(PC13, HIGH);
  delay(1000);
  digitalWrite(PC13, LOW);
  delay(1000);
  digitalWrite(PA0, HIGH);
  delay(1000);
  digitalWrite(PA0, LOW);
  delay(1000);

}

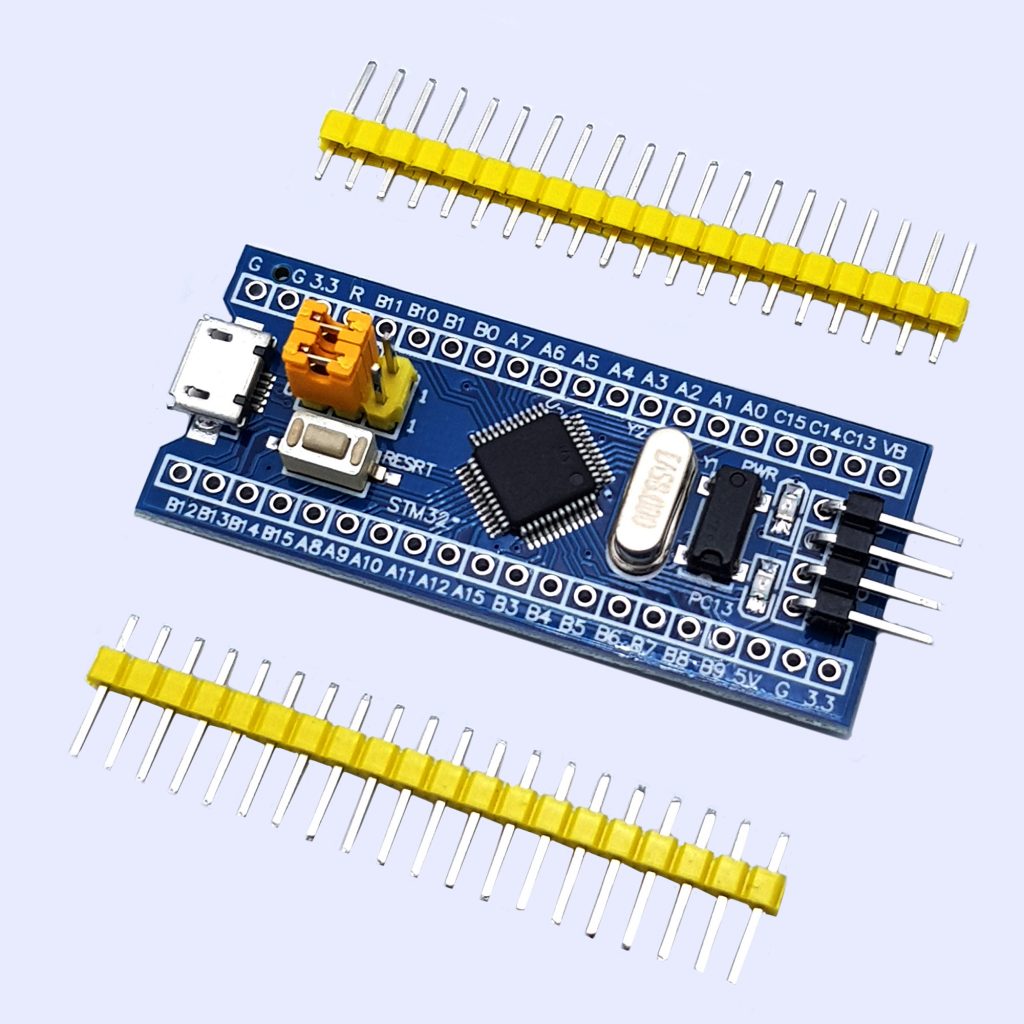

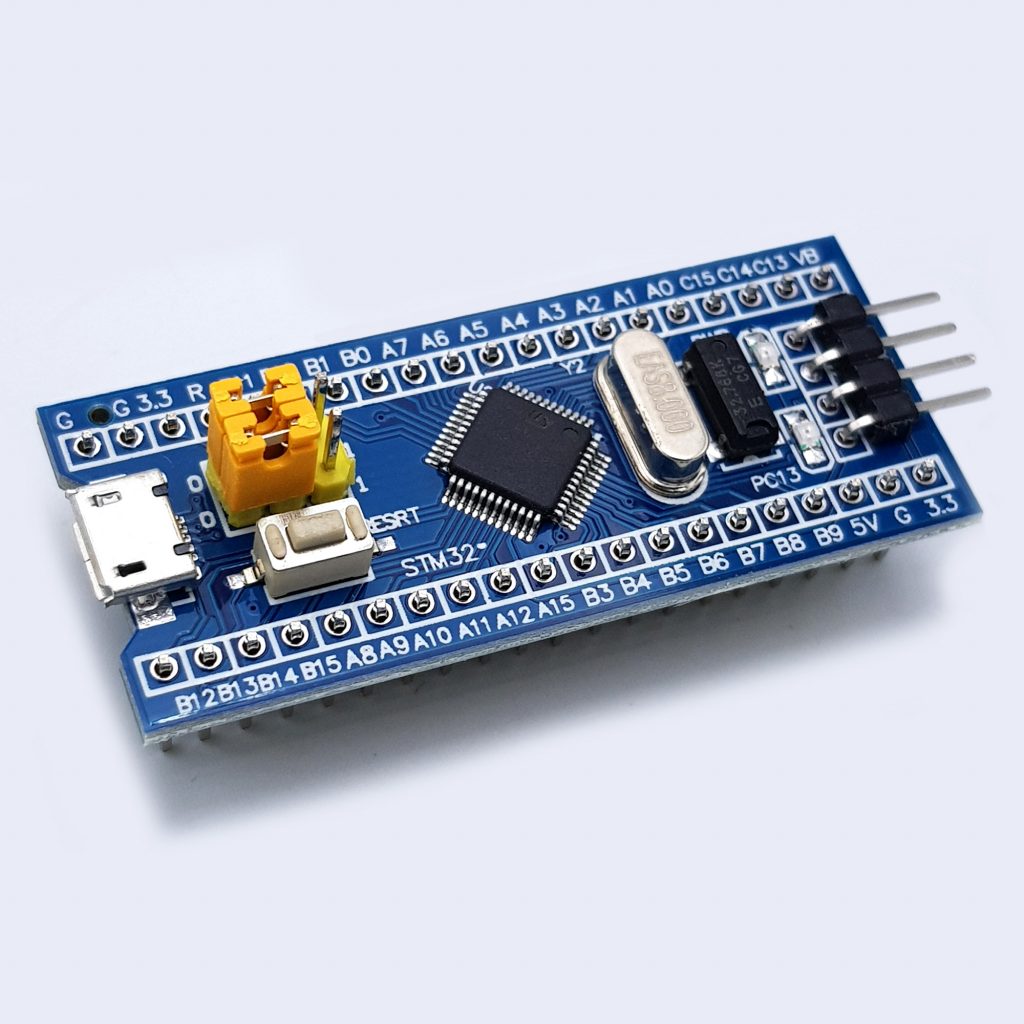

Hình của Mạch STM32F103C8T6
