Module 1 relay với opto cách ly

Module 1 relay với opto cách ly thích hợp cho các ứng dụng đóng ngắt điện thế cao AC hoặc DC, các thiết bị tiêu thụ dòng lớn. Module thiết kế nhỏ gọn, có opto và transistor cách ly, kích đóng bằng mức cao phù hợp với mọi loại MCU và thiết kế có thể sử dụng nguồn ngoài.

Module relay có tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO (thường mở) và COM (chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Thông số kỹ thuật

• Nguồn cấp: 5VDC
• Điện thế đóng ngắt tối đa: AC250V – 10A / DC30V – 10A.
• Có đèn báo nguồn và trạng thái relay
• Kích thước: 54 x 18 x 18mm
• Trọng lượng: 15g
• Sản phẩm mã 0Q7T
  • Kích mức thấp: 0V
  • Dòng điện khi relay bật: 80mA
• Sản phẩm mã SHRV
  • Kích mức cao: 2 ~ 5V
  • Dòng điện khi relay bật: 60mA

Sơ đồ đấu nối:

Hình ảnh của Module 1 relay với opto cách ly kích mức cao 5VDC

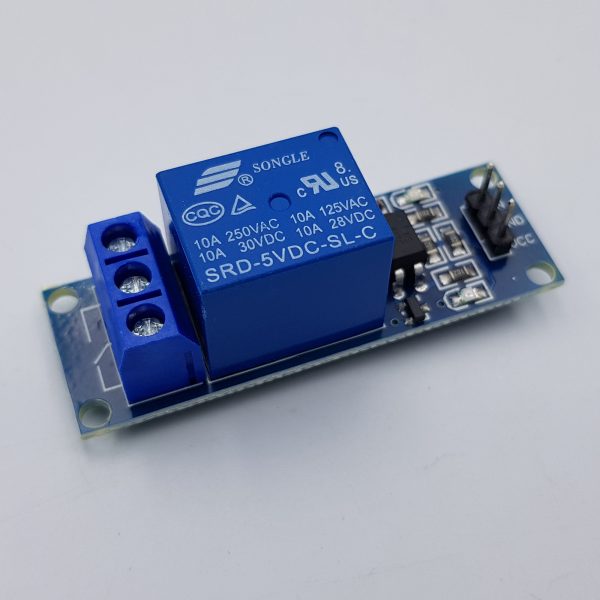

Hình ảnh của Module 1 relay với opto cách ly kích mức thấp 5VDC
