Module thời gian thực DS1302. Điện áp làm việc: DC 3.3~ 5V. Chế độ I/O nối tiếp. Kích thước: 47mm x 17mm x 6mm

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN
  • Cộng thêm 1 điểm tích lũy
  • TP.HCM: Miễn phí vận chuyển đơn hàng từ 300k
    Tỉnh thành khác: Miễn phí vận chuyển đơn hàng từ 500k

    Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

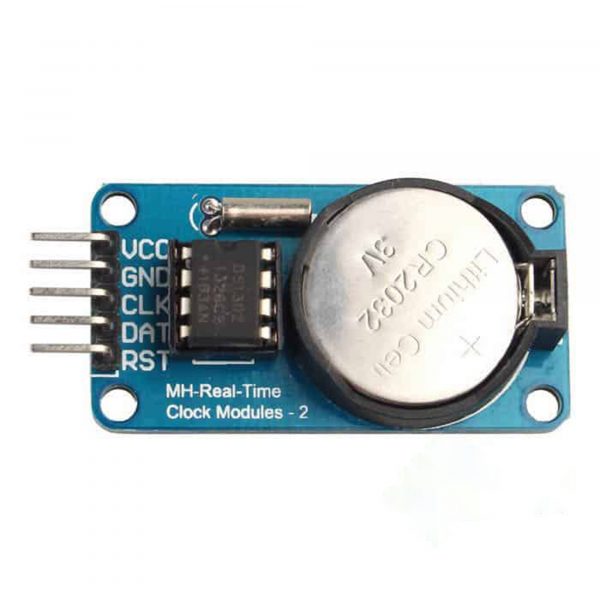

Module thời gian thực DS1302 sử dụng IC DS1302 chip đồng hồ, gồm có thời gian thực đồng hồ / lịch và 31 byte của RAM tĩnh, giao tiếp thông qua một giao diện nối tiếp đơn giản cho vi điều khiển.

Real-time mạch đồng hồ / lịch cung cấp giây, phút, giờ, ngày, tuần, tháng, năm và các thông tin, số ngày mỗi tháng và bước nhảy ngày năm có thể được tự động điều chỉnh. Hoạt động đồng hồ có thể thiết lập 24 hoặc 12 giờ định dạng AM / PM. Có thể sử dụng các loại chip thông dụng để nhận và xử lý dữ liệu như 8051, AVR, PIC, Arduino . . .

THÔNG SỐ MODULE THỜI GIAN THỰC

  • Kích thước: 47mm x 17mm x 6mm (L x W x H)
  • Chip chính: DS1302 IC thời gian thực
  • Điện áp làm việc: DC 3.3~ 5V
  • Phạm vi nhiệt độ chịu đựng được (độ C): 0 ~ 70
  • Chế độ I/O nối tiếp

ỨNG DỤNG

  • Làm đồng hồ các loại hiện thị bằng led 7Segs, LCD, hiện thị lên màn hình máy tính. . . .

SƠ ĐỒ KẾT NỐI

Module thời gian thực DS1302

HÌNH ẢNH SẢN PHẨM

Module thời gian thực DS1302

Module thời gian thực DS1302

Module thời gian thực DS1302

——————–CODE THAM KHẢO——————–

Thư viện DS1302.h : https://github.com/msparks/arduino-ds1302

// DS1302:  RST pin    -> Arduino Digital 2
//          DAT pin   -> Arduino Digital 3
//          CLK pin  -> Arduino Digital 4
#include <DS1302.h>
//to detect correct LCD i2c address, read http://osoyoo.com/2014/12/07/16x2-i2c-liquidcrystal-displaylcd/

DS1302 rtc(2, 3, 4);
void clockdate()
{
Serial.begin(9600);
        Serial.print(rtc.getDateStr(FORMAT_LONG,FORMAT_LITTLEENDIAN, '/'));// check 1302 library and see FORMAT_BIGENDIAN:2010-01-01;FORMAT_LITTLEENDIAN:01-01-2010
        Serial.print("    ");
        Serial.print(rtc.getDOWStr());
        Serial.print("    ");
        Serial.println(rtc.getTimeStr());
}

void setup()
{
  rtc.halt(false);
  rtc.writeProtect(false);
  rtc.setDOW(WEDNESDAY);
  rtc.setTime(17, 16,00);
  rtc.setDate(30, 10, 2018);
  rtc.writeProtect(true);
  }

void loop()
{
  clockdate();
  delay(1000);
}
