Module Thu Phát RF CC1101 + Antenna

Module thu phát RF CC1101 + Anten truyền khoảng cách: Mở truyền 200 ~ 500 mét, truyền dẫn khoảng cách tùy thuộc vào các trường hợp cụ thể và truyền thông cài đặt tốc độ baud. Tính năng wake-up không dây: Một thiết bị đánh thức trạng thái ngủ năng lượng thấp không dây.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 1.8V ~ 3.6V, đề nghị 3.6V, nhưng không thể vượt quá 3.6V. Điện áp có thể càng gần 3.6V nhưng không quá 3.6V
• Phương pháp điều chế: GFSK
• Độ nhạy của máy thu: -110dBm với tốc độ truyền 1200
• Công suất phát tối đa: 10mW (+ 10dBm)
• Tốc độ truyền tối đa: 500kbps
• Dòng hoạt động tối đa tức thời: <30mA
• CC1101 là bước tiến của CC1100 < Dòng sản phẩm của TI>
• CC1101 sử dụng được tất cả các băng tần 315Mhz, 433Mhz, 868Mhz, 915Mhz
• Tốc độ truyền 500kbps
• Giao tiếp theo chuẩn truyền thông SPI

Kích thước Module Thu Phát RF CC1101 + Antenna

Sơ đồ chân Module Thu Phát RF CC1101 + Antenna

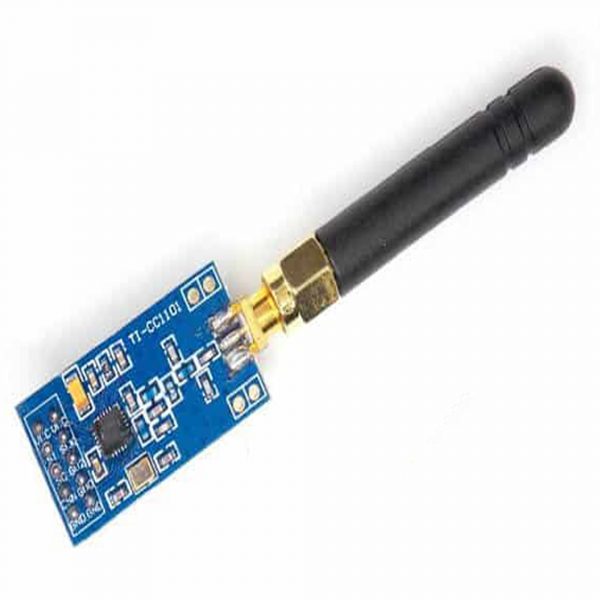

Hình ảnh sản phẩm

———————-CODE THAM KHẢO———————-

Thư viện ELECHOUSE_CC1101.h

Phát:

/* Mở 2 chương trình Arduino riêng biệt để dùng mở 2 Serial Monitor của 2 cổng COM để truyền nhận. Tức là phải mở 2 lần chương trình Arduino trên màn hình Desktop.
 Connections (for an Arduino Uno R3)
 Arduino          CC1101
 GND              GND
 3.3V             VCC
 10               CSN/SS   **** Must be level shifted to 3.3V
 11               SI/MOSI  **** Must be level shifted to 3.3V
 12               SO/MISO
 13               SCK      **** Must be level shifted to 3.3V
 2                GD0
 9                GD2
 Mở Serial Monitor chọn Newline, baud 9600, nhập tin nhắn và gửi */

#include <ELECHOUSE_CC1101.h>
const int n = 61;
byte buffer[n] = "";

void setup() {
  Serial.begin(9600);
  Serial.println("Set line ending to New Line in Serial Monitor.");
  Serial.println("Enter Message");
  ELECHOUSE_cc1101.Init(F_433); // set frequency - F_433, F_868, F_965 MHz
}

void loop() {
  if (Serial.available()) {
    int len = Serial.readBytesUntil('
', buffer, n);
    buffer[len] = '';
    Serial.println((char *)buffer);
    ELECHOUSE_cc1101.SendData(buffer, len);
  }
}

Thu:

/*Mở 2 chương trình Arduino riêng biệt để dùng mở 2 Serial Monitor của 2 cổng COM để truyền nhận. Tức là phải mở 2 lần chương trình Arduino trên màn hình Desktop.
 Connections (for an Arduino Uno R3)
 Arduino          CC1101
 GND              GND
 3.3V             VCC
 10               CSN/SS   **** Must be level shifted to 3.3V
 11               SI/MOSI  **** Must be level shifted to 3.3V
 12               SO/MISO
 13               SCK      **** Must be level shifted to 3.3V
 2                GD0
 9                GD2

 Mở Serial Monitor chọn No line ending, baud 9600*/

#include <ELECHOUSE_CC1101.h>
const int n = 61;

void setup()
{
  Serial.begin(9600);
  Serial.println("Rx");
  ELECHOUSE_cc1101.Init(F_433);  // set frequency - F_433, F_868, F_965 MHz
  ELECHOUSE_cc1101.SetReceive();
}

byte buffer[61] = {0};
byte size,flag;

void loop()
{
  if (ELECHOUSE_cc1101.CheckReceiveFlag())
  {
    int len = ELECHOUSE_cc1101.ReceiveData(buffer);
    buffer[len] = '';
    Serial.println((char *) buffer);
    ELECHOUSE_cc1101.SetReceive();
  }
}
