Nút nhấn nhả kim loại mặt lồi 16mm màu xanh lá

Nút nhấn nhả kim loại mặt lồi 16mm là nút nhấn dạng thường mở, có đèn led đẹp mắt. Mặt nút nhấn dạng lồi, có khả năng chống nước nhẹ, nút thay đổi trạng thái khi được nhấn, và trở về trạng thái ban đầu khi nhả ra.

Nút nhấn với 5 chân: thường đóng (NC), thường hở (NO), chân chung (C) và 2 chân + – để cấp nguồn cho đường viền Led sáng. Ở trạng thái bình thường, chân C sẽ nối với chân NC, khi nhấn nút chân C sẽ nối với NO, thả ra thì nút nhấn sẽ trở lại vị trí ban đầu, chân C sẽ nối với chân NC.

Hiện tại Nút nhấn nhả kim loại mặt lồi 16mm có hai màu Led như sau:

• Nút nhấn nhả kim loại mặt lồi 16mm màu xanh lá
• Nút nhấn nhả kim loại mặt lồi 16mm màu đỏ
• Nút nhấn nhả kim loại mặt lồi 16mm màu xanh dương
• Nút nhấn nhả kim loại mặt lồi 16mm màu trắng

Thông số kỹ thuật

• Vật liệu: kim loại không gỉ
• Màu sắc LED:
  • Sản phẩm có mã VJLI: màu xanh lá
  • Sản phẩm có mã 90LF: màu đỏ
  • Sản phẩm có mã XNR4: màu xanh dươg
  • Sản phẩm có mã 4A4V: màu trắng
• Ánh sáng: biểu tượng tròn, dạng lồi
• Trạng thái: Thường mở, không giữ trạng thái

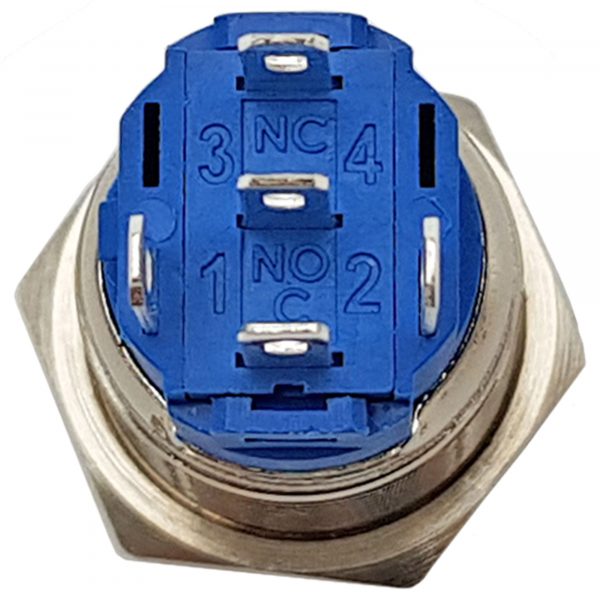

• Số chân: 5 (2 chân nguồn và 3 chân NO, NC, COM)
• Đường kính thân 16mm
• Điện áp cho LED: 12-24V
• Dòng chịu tải: max 5A
• Nhiệt độ làm việc: -20 ~ 55 độ C
• Khả năng chống nước IP67
• Tuổi thọ đèn: 40.000 giờ
• Trọng lượng: 45g

Sơ đồ đấu nối của Nút nhấn nhả kim loại mặt lồi 16mm

Cách 1: vòng led luôn sáng

Cách 2: vòng led chỉ sáng khi được nhấn

Kích thước của Nút nhấn nhả kim loại mặt lồi 16mm

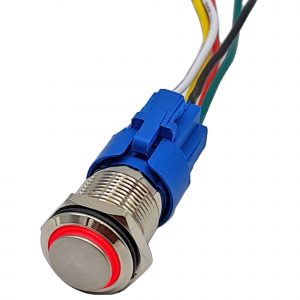

Hình ảnh Nút nhấn nhả kim loại mặt lồi 16mm
