Cảm biến từ công tắc từ REED
Magnetic Switch Reed Switch Sensor Module
– Điện áp cung cấp: 5VDC
– Đèn led báo tín hiệu đầu ra
– Tín hiệu đầu ra: Digital TTL
– Kích thước: 32 x 14mm
– Sử dụng Opamp LM393 và biến trở để điều chỉnh độ nhạy cảm biến
Cộng thêm 1 điểm tích lũy
Đơn hàng có giá trị từ 300.000 (đ), miễn phí vận chuyển [ tối đa 15.000 (đ) ].
Đơn hàng có giá trị từ 500.000 (đ), miễn phí vận chuyển [ tối đa 35.000 (đ) ].Xem thêm các khuyến mãi vận chuyển khác.
Sản phẩm liên quan
Chi tiết sản phẩm
Cảm biến từ Reed Switch (Reed Switch Magnetic Sensor) được ứng dụng để phát hiện nam châm hoặc làm các loại công tắc đóng ngắt từ, cơ chế hoạt động của cảm biến từ là phía trong cảm biến có 2 lá thép nhạy với từ trường, khi có từ trường từ nam châm hai lá thép sẽ nối với nhau làm kích cảm biến.
VIDEO SẢN PHẨM:
THÔNG SỐ KỸ THUẬT
- Điện áp cung cấp: 5VDC
- Đèn led báo tín hiệu đầu ra.
- Sử dụng Opamp LM393 và biến trở để điều chỉnh độ nhạy cảm biến.
- Tín hiệu đầu ra: Digital TTL
- Kích thước: 32 x 14mm.
SƠ ĐỒ KẾT NỐI CẢM BIẾN TỪ
——————CODE THAM KHẢO—————–
/*
* Kết nối:
* CB Arduino
* VCC 5V
* GND GND
* D0 3
*/
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(digitalRead(3));
}

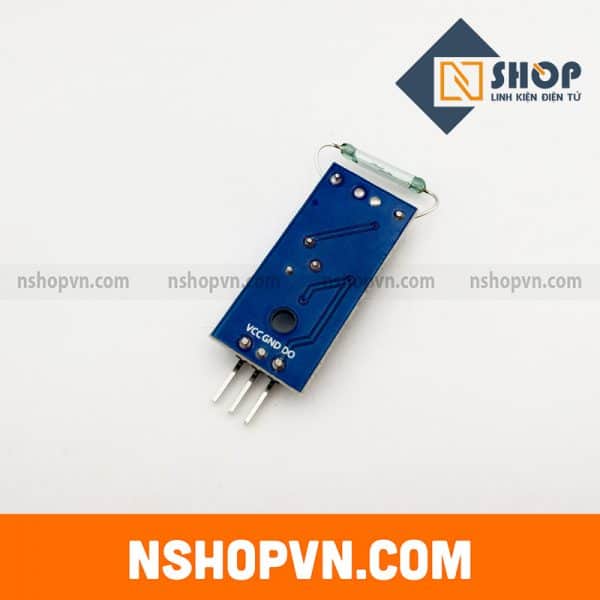

HÌNH ẢNH SẢN PHẨM
