Combo tự chế bộ phát âm thanh tự động V3

Combo tự chế bộ phát âm thanh tự động V3 là combo đầy đủ để chúng ra có thể làm một bộ phát âm thanh tự động được ứng dụng để gửi lời chào khách, và tạm biệt khi khách ra vào cửa hàng, quán ăn,…Combo sử dụng 2 cảm biến do đó phân biệt được khách ra và vào để gửi lời chào đúng theo mong muốn. Combo sử dụng ít mạch, nhỏ gọn, dễ dàng lắp đặt. Combo dùng mạch phát âm thanh MP3 JQ6500 với 2Mbyte hoặc BY-8301 với 4Mbyte bộ nhớ, có thể tải file âm thanh trực tiếp vào IC mà không cần phải dùng thẻ nhớ, ngoài ra combo dùng cảm biến vật cản hồng ngoại E18-D80NK giúp chống nhiễu ở những nơi có ánh sáng mạnh như ngoài trời.

Thông số kỹ thuật

• Điện áp làm việc: 5VDC
• Bộ nhớ module MP3: JQ6500 2Mbyte / BY8301-16P 4Mbyte
• Khoảng cách phát hiện của cảm biến: 3 – 80cm
• Trọng lượng combo: 305g

Tính năng

• Không cần dùng thẻ nhớ, USB; file âm thanh được lưu vào IC tiện lợi
• Cảm biến chống nhiễu tốt, có thể sử dụng trong nhà và ngoài trời
• Module có thể phát âm thanh trực tiếp ra loa, nếu cần âm thanh lớn có thể dùng thêm mạch khuếch đại âm thanh

Trọn bộ sản phẩm của combo bao gồm

• Module phát âm thanh MP3 JQ6500 (YSNC) hoặc Module phát âm thanh MP3 BY8301-16P
• Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB) (ADNNV3)
• Loa 3W 4Ohm 50mm (CYPM)
• Jack DC 5.5 khóa ốc (loại tốt) (7KWD)
• Công tắc 10x15mm (I2A4)
• Nguồn adapter 5V 2A (6VAC)
• Cảm Biến Vật Cản Hồng Ngoại E18-D80NK x 2 (5XZY)
• Ngoài ra các bạn có thể mua thêm dây điện, hộp nhựa nếu cần

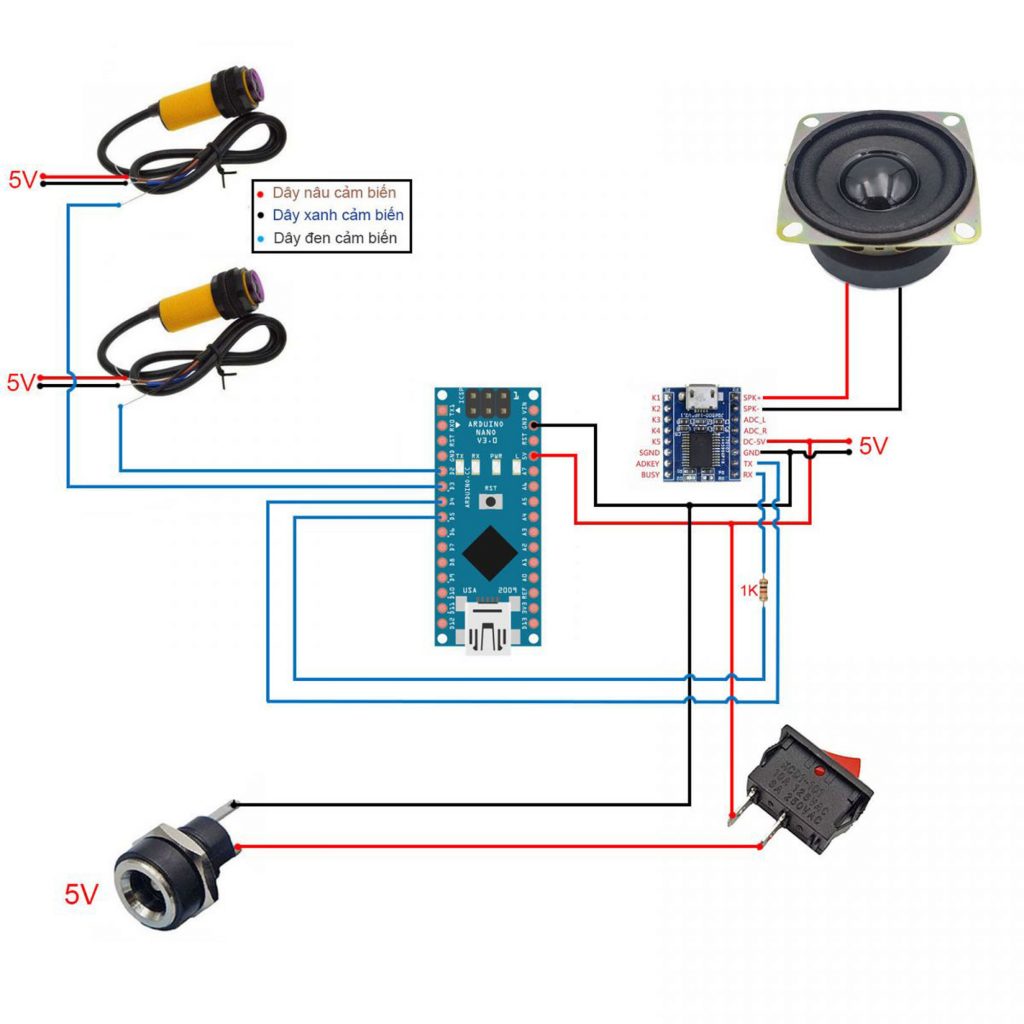

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V3 MP3 JQ6500:

Linh tải phần mềm: https://drive.google.com/file/d/1lt-A52CmeMYT5vDB-T2R04J5UHb2_9Y2/view

Hướng dẫn sử dụng combo MP3 JQ6500:

Tải phần mềm về, giải nén sau đó mở file nạp âm thanh

Tiếp theo nhấn Tim kiem, chọn MỞ FILE và chọn file âm thanh cần nạp

Tiếp theo nhấn UPLOAD để nạp file, khi nào báo Done là thành công

Hướng dẫn nạp âm thanh cho Module phát âm thanh MP3 JQ6500

Lưu ý: 2 cảm biến vật cản hồng ngoại E18-D80NK phải lắp theo chiều ngang, khoảng cách giữa 2 cảm biến lớn hơn 3cm, để khi có người đi qua sẽ có 1 cảm biến nhận tín hiệu trước, ví dụ cảm biến 1 nhận tín hiệu trước sẽ phát lời chào, cảm biến 2 nhận tín hiệu trước sẽ phát lời cảm ơn. Trong thời gian đang phát âm thanh nếu có tín hiệu mạch sẽ không phát lại, code sẽ được nạp thẳng vào arduino nano cho bạn nên khi mua về bạn chỉ cần nạp file âm thanh vào module JQ6500 và kết nối theo sơ đồ là đã hoàn thiện combo phát âm thanh tự động, hoặc bạn có thể tải code về và chỉnh sửa theo nhu cầu của mình.

Link tải code tham khảo: https://drive.google.com/drive/folders/1FsWm5Cr4vHyjLJdTXhOQbrDAwDGHQpP1?usp=sharing

Link tải thư viện JQ6500: https://drive.google.com/drive/folders/1FRZ3EYrNu_5EBg5XgqEbQr1HRxeKnT2z?usp=sharing

Sơ đồ kết nối Combo tự chế bộ phát âm thanh tự động V3 MP3 BY8301-16P:

Hướng dẫn sử dụng combo MP3 BY8301-16P:

Code tham khảo: https://drive.google.com/drive/folders/12fn3OTg6sLNStQ3VNRpRLH4oLN5pLhc_?usp=sharing

Link thư viện: https://github.com/NachtRaveVL/BY8X01-16P-Arduino

Hướng dẫn nạp file âm thanh vào module MP3 BY8301-16P

Lưu ý: 2 cảm biến vật cản hồng ngoại E18-D80NK phải lắp theo chiều ngang, khoảng cách giữa 2 cảm biến lớn hơn 3cm, để khi có người đi qua sẽ có 1 cảm biến nhận tín hiệu trước, ví dụ cảm biến 1 nhận tín hiệu trước sẽ phát lời chào, cảm biến 2 nhận tín hiệu trước sẽ phát lời cảm ơn. Trong thời gian đang phát âm thanh nếu có tín hiệu mạch sẽ không phát lại, code sẽ được nạp thẳng vào arduino nano cho bạn nên khi mua về bạn chỉ cần nạp file âm thanh vào module BY8301-16P và kết nối theo sơ đồ là đã hoàn thiện combo phát âm thanh tự động, hoặc bạn có thể tải code về và chỉnh sửa theo nhu cầu của mình.

Hướng dẫn tạo giọng nói miễn phí

Bước 1: Tạo tài khoản

Bước 2: Tạo project mới

Bước 3: Biên soạn nội dung và tải về file âm thanh
