Mạch điều khiển từ xa động cơ công suất thấp

Mạch điều khiển từ xa động cơ công suất thấp có chức năng dừng, đảo chiều các động cơ công suất thấp. Mạch có thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng; remote điều khiển từ xa tiện lợi.

Thông số kỹ thuật:

• Thương hiệu: Anntem
• Điện áp làm việc: 3.5V ~ 13 VDC
• Dòng tiêu thụ:
  • Ở chế độ chờ: ~0.1mA
  • Ở chế độ làm việc: ~0.6mA
• Dòng ra tải: 0.5A
• Tần số RF: 433 Mhz
• Khoảng cách điều khiển: khoảng 30 mét
• Điện áp đầu ra bằng điện áp đầu vào
• Kích thước: 21x11x5mm
• Trọng lượng: 33g

Video mô tả

Sơ đồ kết nối mạch điều khiển từ xa động cơ công suất thấp:

Hướng dẫn sử dụng:

Kết nối 1 nút nhấn K ngay 2 chân SET để học lệnh và xóa lệnh:

Nhấn giữ nút K đèn led sẽ sáng lần lượt 1 lần, 2 lần, 3 lần, 4 lần, 5 lần. Đèn led sáng 5 lần là để xóa lệnh.

• Đèn led sáng 1 lần: chế độ M (nhấn nhả), ví dụ: bạn nhấn giữ nút Lên mạch sẽ xuất 12V, thả ra mạch sẽ về 0V
• Đèn led sáng 2 lần: chế độ T (tự khóa), ví dụ: nhấn nút Lên 1 lần mạch xuất 12V, nhấn lần nữa mạch sẽ về 0V
• Đèn led sáng 3 lần: chế độ L (liên động): nhấn nút Lên mạch xuất 12V, nhấn nút Xuống mạch xuất -12V, nhấn nút giữa mạch về 0V
• Đèn led sáng 4 lần: chế độ mở khóa, ví dụ: nhấn nút Lên mạch xuất 12V lúc này nếu bạn nhấn nút Xuống mạch sẽ không ra -12V mà về 0V, để mạch ra -12V bạn phải nhấn nút Giữa sau đó nhấn nút Xuống thì mạch mới ra -12V, tương tự ngược lại nhấn nút Giữa mạch về 0V rồi nhấn nút Lên mạch ra 12V.

Sau khi chọn chế độ, nhấn nhanh nút K đèn led trên mạch sẽ sáng lên, lúc này nhấn nút Lên trên remote, sau đó nhấn nút Xuống, rồi nhấn nút Giữa là đã học lệnh xong.

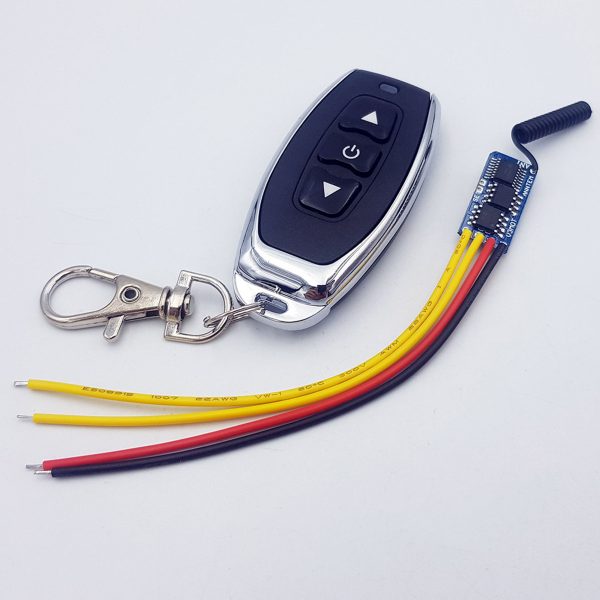

Hình ảnh sản phẩm:
