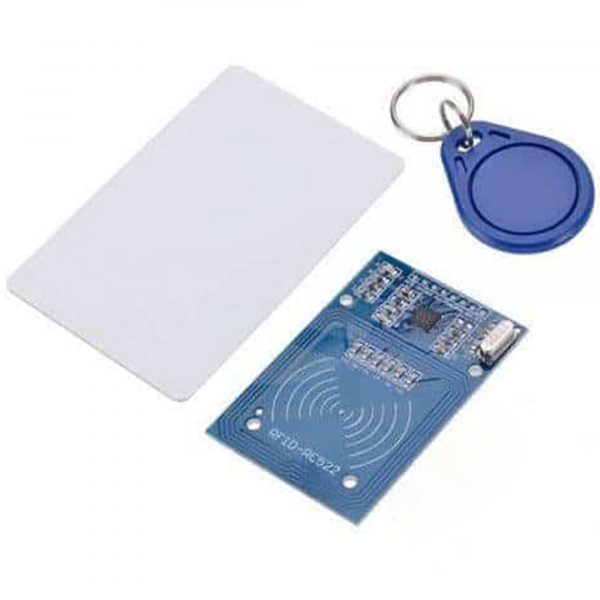

Mạch RFID RC522 NFC 13.56Mhz

Mạch RFID RC522 NFC 13.56Mhz sử dụng IC MFRC522 của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz, với mức giá rẻ thiết kế nhỏ gọn, mạch RFID RC522 NFC này là sự lựa chọn hàng đầu cho các ứng dụng về ghi đọc thẻ RFID.

THÔNG SỐ MẠCH RFID RC522 NFC

• Nguồn: 3.3VDC, 13 – 26mA
• Dòng ở chế độ chờ: 1013mA
• Dòng ở chế độ nghỉ: <80uA
• Tần số sóng mang: 13.56MHz
• Khoảng cách hoạt động: 0～60mm（mifare1 card）
• Giao tiếp: SPI
• Tốc độ truyền dữ liệu: tối đa 10Mbit/s
• Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
• Kích thước: 40mm × 60mm

KÍCH THƯỚC SẢN PHẨM:

VIDEO MÔ TẢ

SƠ ĐỒ CHÂN:

SƠ ĐỒ KẾT NỐI VỚI ARDUINO UNO:

————————CODE THAM KHẢO———————–

Thư viện MFRC522.h

/*
            UNO        MEGA
SDA (SS)    10          53
SCK         13          52
MOSI        11          51
MISO        12          50
GND         GND         GND
RST         9           9
3.3V        3.3V        3.3V
*/

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9
#define SS_PIN 10   // Nếu dùng Arduino Mega 2560 thì đổi 10 thành 53
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
 Serial.begin(9600);
 SPI.begin();
 mfrc522.PCD_Init();
 Serial.println("Lectura del UID");
}

void loop()
{
  if(mfrc522.PICC_IsNewCardPresent())
  {
    if(mfrc522.PICC_ReadCardSerial())
    {
      Serial.print("Card UID:");
      for (byte i = 0; i < mfrc522.uid.size; i++)
      {
        Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
        Serial.print(mfrc522.uid.uidByte[i], HEX);
      }
      Serial.println();
      mfrc522.PICC_HaltA();
    }
  }
}

HÌNH ẢNH SẢN PHẨM:
