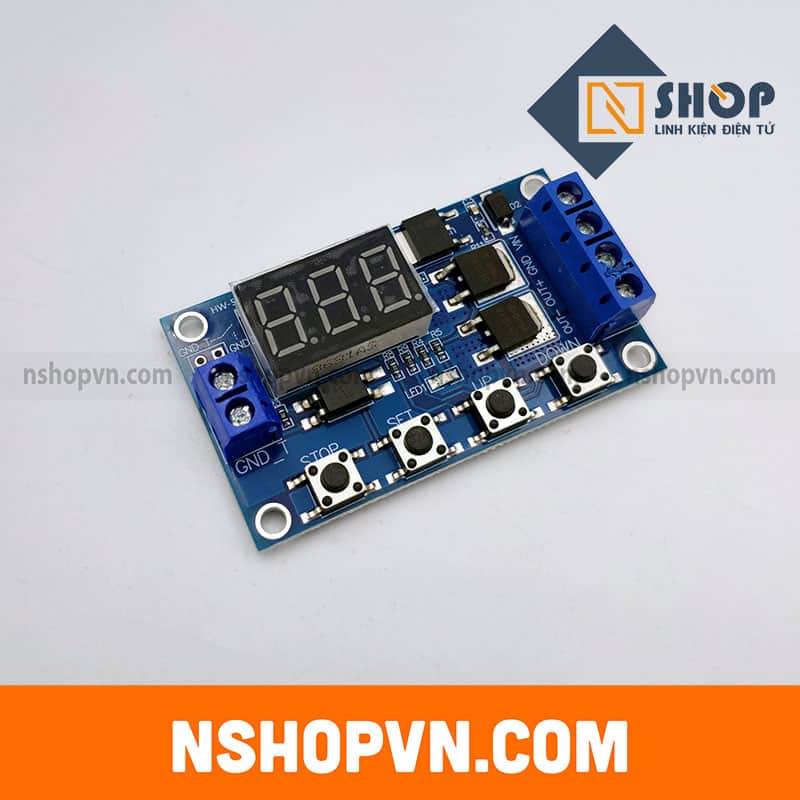

Mạch tạo trễ đóng ngắt theo chu kì

Name: Mạch tạo trễ đóng ngắt theo chu kì
Brand: HW
SKU: U2X3
Price: 49000 VND
Availability: InStock
Rating: 5.00 (1 reviews)

Trigger Cycle Timer Delay, Switch Circuit, Board MOS Control Module

49.000₫

Mã sản phẩm: U2X3

Sản phẩm hiện đang còn hàng.

Xem chi nhánh còn hàng

Mạch tạo trễ đóng ngắt theo chu kì điện áp hoạt động: 5 – 30VDC. Dòng tải: có thể duy trì tải liên tục 15A và dòng tải tối đa lên đến 30A. Nhiệt độ hoạt động: -45 – 80°C

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN

Cộng thêm 4 điểm tích lũy
TP.HCM: Miễn phí vận chuyển đơn hàng từ 300k
Tỉnh thành khác: Miễn phí vận chuyển đơn hàng từ 500k

Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

Mạch tạo trễ đóng ngắt theo chu kì có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

Mạch sử dụng điện áp 12-24VDC và có nhiều chế độ hoạt động tắt mở ngõ ra phù hợp với hầu hết mọi nhu cầu sử dụng.

Mạch được thiết kế có diode bảo vệ phân cực ngược, có thể cài đặt tính năng tự động ngủ đông khi không có thao tác trong vòng 5 phút đồng thời sẽ tự động tắt màn hình khi ngủ đông, và dễ dàng hoạt động lại khi nhấn vào bất kì phím nào.

Mạch được sử dụng đơn giản với 4 phím bấm chức năng và đường tín hiệu kích:

STOP: Phím này được sử dụng khi bạn muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng – khi nhấn phím này màn hình led sẽ hiển thị tình trạng hoạt động của mạch (ON hoặc OFF) để bạn có thể dễ dàng giám sát.
SET: Phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ đang hoạt động của mạch (nhấn vào nút 1 lần)
UP: Phím này được sử dụng để tăng giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.
DOWN: Phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

Bạn có thể cài đặt các chức năng thời gian mở (OP), thời gian tắt (CL) và chu kì tắt mở (LOP) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện.

Các chức năng của mạch:

P1.1: Tín hiệu kích chỉ hoạt động sau khi kết thúc chu kì đếm, và với chế độ này chỉ có 1 chu kì đếm OP.
P1.2: Khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ trở về 0 và tiếp tục đếm đến thời gian đã cài đặt – chế độ này chỉ có 1 chu kì đếm OP.
P1.3: Khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này chỉ có 1 chu kì đếm OP.
P-2: Khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ tiếp tục đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ kết thúc chu kì, và ở chế độ này tín hiệu kích thực hiện trong khi đang đếm sẽ không có tác dụng – chế độ này chỉ có 1 chu kì đếm OP và 1 chu kì đếm CL
P3.1: Khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.
P3.2: Ở chế độ này không thể sử dụng tín hiệu kích, mạch chỉ đếm khi được cấp nguồn. Sau khi cấp nguồn, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.
P-4: Ở chế độ này mạch chỉ đếm 1 chu kì mở OP, và mạch chỉ bắt đầu đếm khi tín hiệu được kích và không giữ, trường hợp tín hiệu kích được giữ liên tục ở mức cao mạch sẽ hoạt động ở chế độ mở nhưng bộ đếm sẽ không hoạt động, khi tín hiệu kích được thả mạch sẽ bắt đầu đếm đến thời gian mở (OP) đã cài đặt và kết thúc chu kì, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì bộ đếm sẽ được đặt về 0 và giữ nguyên giá trị đếm là 0 nếu tín hiệu kích được giữ.

Khôi phục cài đặt gốc

Trước tiên không cấp điện, một ngón tay giữ phím UP không buông, sau khi cấp điện ngón tay khác nhấn DOWN, sau đó thả ra, màn hình hiển thị LFF, sau đó có thể thả tay giữ phím UP, sau đó ngắt điện 2s và cấp điện lại.

Thông số kỹ thuật:

Điện áp hoạt động: 5 – 30VDC
Điện áp kích(Trigger): 3 – 24VDC
Điện áp ngõ ra: Bằng điện áp ngõ vào.
Dòng tải: có thể duy trì tải liên tục 15A và dòng tải tối đa lên đến 30A
Công suất tải: tối đa 400W (cần thêm tải nhiệt).
Nhiệt độ hoạt động: -45 – 80°C
Thời gian mở (OP): Có thể cài đặt từ 0.1 giây đến 999 phút
Thời gian ngắt (CL): Có thể cài đặt từ 0.1 giây đến 999 phút
Chu kì tắt mở (LOP): Có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—“
Chế độ ngủ đông: Chọn chế độ ngủ đông hoặc luôn hoạt động bằng cách nhấn giữ nút STOP trong 2 giây, màn hình sẽ hiển thị chế độ
- C-P: Sau 5 phút nếu không có bất kì hoạt động nào, màn hình led sẽ tắt và mạch ở chế độ ngủ đông, nhấn bất kì nút nào để mạch hoạt động lại bình thường.
- O-d: Mạch luôn hoạt động.
