Mạch thu RF bật/tắt thiết bị 50W (7-36V) – Chưa kèm remote

Mạch thu RF bật/tắt thiết bị 50W (7-36V) – (chưa gồm remote)

Mạch thu RF này cho phép bật/tắt các thiết bị như đèn LED, động cơ công suất nhỏ, bảng hiệu quảng cáo, đồ chơi… Để hoạt động, sản phẩm cần kết hợp với một remote phù hợp.

Đặc điểm nổi bật:

• Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng đấu nối và giấu kín.
• Hỗ trợ hai tần số phổ biến: 433MHz và 315MHz, linh hoạt lựa chọn theo nhu cầu.

Lưu ý: Sản phẩm chưa bao gồm remote. Bạn có thể mua thêm remote theo hướng dẫn bên dưới.

Remote tương thích:
Mạch thu này hỗ trợ các loại remote mã gạt, mã hàn, mã cố định có cùng tần số (433MHz hoặc 315MHz).

• Remote 1 kênh
• Remote 2 kênh
• Remote 4 kênh

Thông số kỹ thuật

• Model: AK-LED-36
• Tần số hoạt động: 315Mhz / 433Mhz (tùy chọn trong phần phân loại)
• Điện áp hoạt động: 7 ~ 36V
• Công suất: 50W
• Dòng tối đa: 3A
• Độ nhạy tin hiệu: -105dBm
• Dòng tiêu thụ ở chế độ chờ: ≤ 6mA
• Phương thức điều chỉnh: AKS
• Cân nặng 1sp: 4g

Hướng dẫn học lệnh và thay đổi chế độ của mạch

Xóa Remote

• Nhấn giữ SET đến khi đèn LED trên mạch sáng rồi tắt.
• Khi LED tắt, việc xóa lệnh đã thành công.

Học Remote

• Nhấn nhả SET → đèn LED bắt đầu nhấp nháy chậm.
• Nhấn nút số 1 trên remote → LED nhấp nháy nhanh.
• Chờ LED nhấp nháy chậm trở lại, sau đó nhấn nút số 2 trên remote.
• LED tiếp tục nhấp nháy nhanh → học lệnh thành công.

Lưu ý: Nút số 2 chỉ hoạt động ở chế độ khoá liên động, dùng để tắt ngõ ra

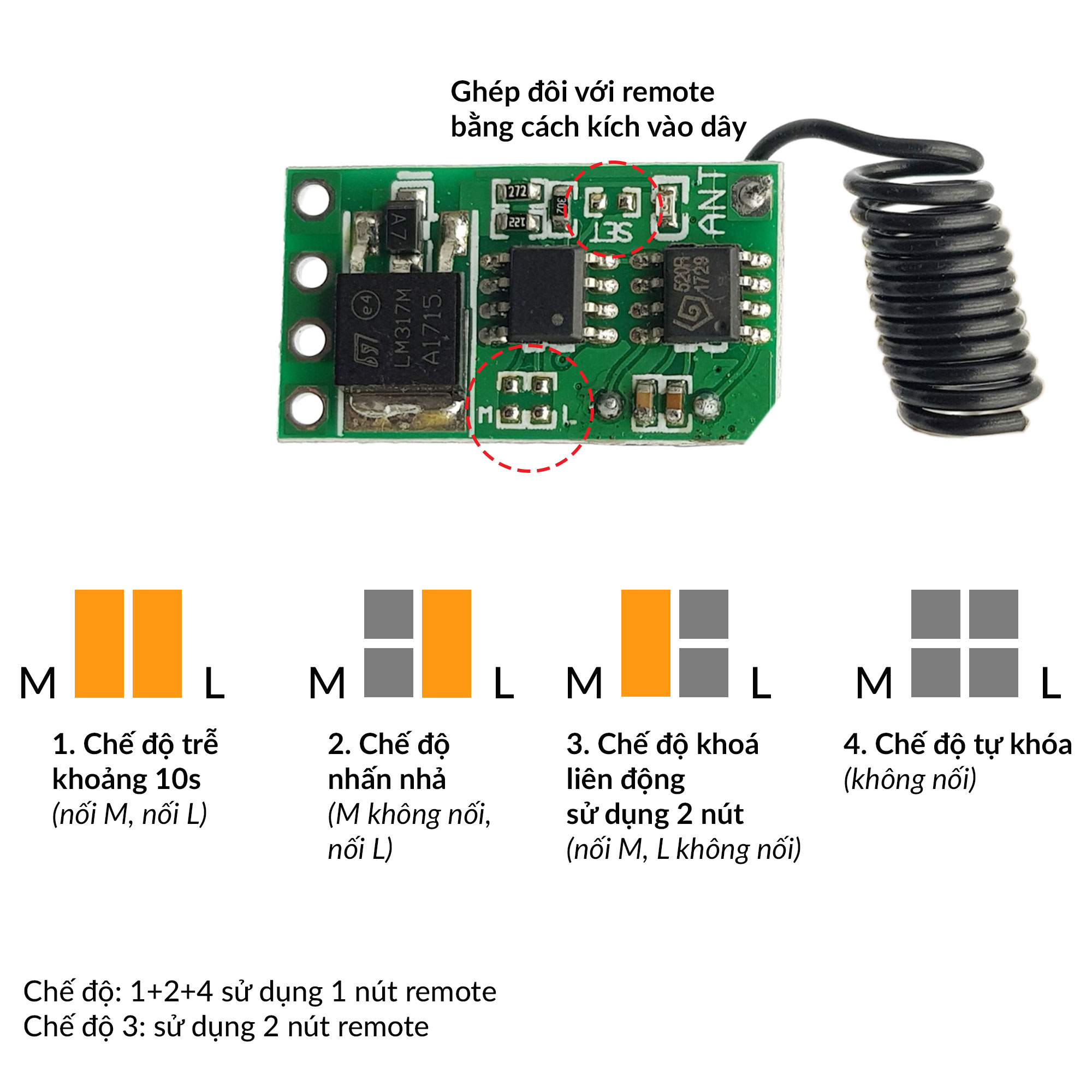

Các chế độ hoạt động

Sử dụng 1 nút remote:

• Chế độ trễ 10 giây (Nối M – Nối L): Nhấn để cấp nguồn đầu ra > sau 10 giây mạch tự động ngắt đầu ra.
• Chế độ nhấn nhả (Không nối M – Nối L): Nhấn giữ remote để bật, thả tay ra để ngắt.
• Chế độ tự khoá (Không nối M – Không nối L): Nhấn nhả để bật tắt luân phiên.

Sử dụng 2 nút remote:

• Chế độ khoá liên động (Nối M – không nối L): Nhấn nút số 1 để bật ngõ ra, nhấn nút số 2 để tắt.

Sơ đồ đấu nối Mạch thu RF bật/tắt thiết bị 50W (7-36V)

Kích thước sản phẩm

Hình ảnh sản phẩm
