Relay Module - 1 Channel 5V Low Level Trigger

12.000₫

Mã sản phẩm: Z7MP

Sản phẩm hiện đang còn hàng.

uniF2E4 Xem chi nhánh còn hàng

Module 1 Relay Kích Mức Thấp 5VDC Điện áp nuôi : 5VDC, Tiếp điểm relay 220V 10A Điều khiển đóng ngắt điện DC hoặc AC

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN
  • Cộng thêm 1 điểm tích lũy
  • TP.HCM: Miễn phí vận chuyển đơn hàng từ 300k
    Tỉnh thành khác: Miễn phí vận chuyển đơn hàng từ 500k

    Xem thêm các khuyến mãi vận chuyển khác.

Sản phẩm liên quan

Chi tiết sản phẩm

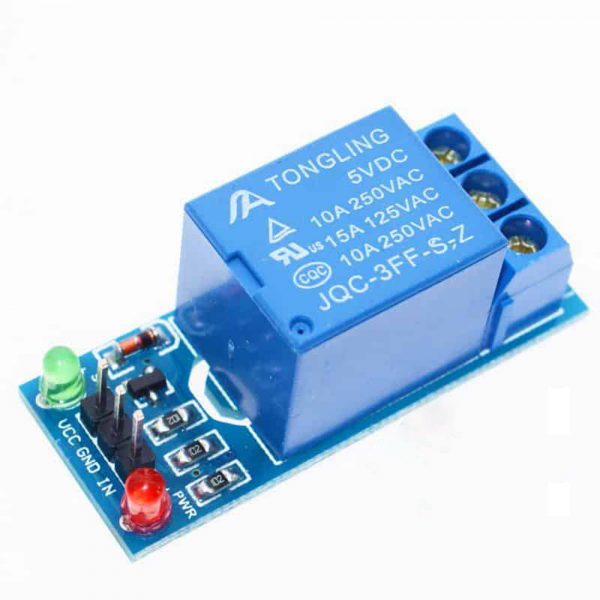

Module 1 Relay gồm 1 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module 1 relay kích mức thấp được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định.

Có  sẵn header rất tiện dụng khi kết nối với vi điều khiển. Mô-đun này tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực đầu vào và khu vực tải có các khe cách ly

THÔNG SỐ KỸ THUẬT

  • Mức logic : 0V (GND)
  • Điều khiển đóng ngắt điện DC hoặc AC, bạn có thể điều khiển tải AC 220 V 10A
  • Có tiếp điểm thường mở và thường đóng:
    • ​NO : thường mở (khi kích tiếp điểm đóng lại)
    • COM : chung
    • NC : Thường đóng (khi kích tiếp điểm mở ra)
  • Đầu vào:

    -Điện áp nuôi : 5VDC
    -Tín hiệu vào điều khiển: 0V
       + Tín hiệu là 0: thì Relay đóng
       + Tín hiệu là 1 : thì Relay mở

    Đầu ra:

    + Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
    + NC : Thường đóng
    + NO: Thường mở
    + COM: Chân chung

    Ký hiệu nguồn:

    + VCC, GND là nguồn nuôi Relay
    + in là chân tín hiệu điều khiển

chungT riengT



HÌNH ẢNH SẢN PHẨM:

Module 1 Relay Kích Mức Thấp 5VDC
Module 1 Relay Kích Mức Thấp 5VDC
Module 1 Relay Kích Mức Thấp 5VDC
Module 1 Relay Kích Mức Thấp 5VDC
Module 1 Relay Kích Mức Thấp 5VDC
Module 1 Relay Kích Mức Thấp 5VDC
